甲苯二异氰酸酯气体检测应用案例分享

甲苯二异氰酸酯应用案例

方案简介：

根据国家安全监管总局办公厅印发《职业卫生技术服务机构检测工作规范》通知，保护工作环境，该厂特委托我司为其车间甲苯二异氰酸酯（TDI）泄露检测提供实时监测方案，我司工程技术人员经现场了解，根据该环境和有毒有害气体可能泄露源的具体位置设计如下的检测方案。

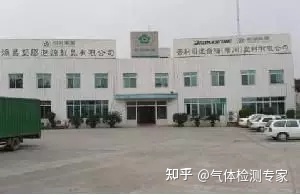

（储存区现场如下图所示：）

设计原则及依据

Ø GB12358-2006作业场所环境气体检测报警仪 通用技术要求

Ø GB3836.15-2000爆炸性环境用防爆电气设备 第15部分

Ø GB 16808-2008 可燃气体报警控制器

Ø 《石油化工自动化仪表选型设计规范》SH3005-1999

Ø 《石油化工企业可燃气体和有毒气体检测报警设计规范》

Ø 《石油化工仪表接地设计规范》SH/T3081-2003

Ø 《石油化工仪表供电设计规范》SH/T3082-2003

设计范围：

根据厂方提供的资料，承担该厂甲苯二异氰酸酯（TDI）气体监测的工艺、设备、电气、安装的设计，包括设备的选型、制作、购买、安装、运行调试和培训操作人员。

设计目标：

Ø 甲苯二异氰酸酯（TDI）气体检测报警系统就是要解决以上安全问题，它由甲苯二异氰酸酯（TDI）气体探头对厂房存放原料车间内甲苯二异氰酸酯（TDI）气体含量进行检测、数据分析、电路转换、打包后，经RS485总线发送到控制主机上，再由控制主机到中心监测计算机进行分析，对甲苯二异氰酸酯（TDI）浓度以曲线和数据方式显示、超限报警，并对相关历史数据进行存储管理。 监控室记录并分析甲苯二异氰酸酯气体浓度值。

Ø 甲苯二异氰酸酯（TDI）气体报警器内部联动：甲苯二异氰酸酯（TDI）气体报警器内部联动就是指由报警器控制主机直接控制外控设备（风机和电磁阀）的启动和关闭，而不用通过联动控制箱来控制。林元科技系列甲苯二异氰酸酯（TDI）气体报警器控制主机自带多组无源/有源可编程联动输出。在甲苯二异氰酸酯（TDI）气体泄漏或者超标监控系统中，甲苯二异氰酸酯（TDI）气体探测器会将探测到的甲苯二异氰酸酯（TDI）气体浓度传输至甲苯二异氰酸酯（TDI）气体报警器控制主机，一旦气体浓度达到低限报警值，控制主机就会发出声光报警，并输出低限报警信号（保持信号）以启动排风扇，降低现场的甲苯二异氰酸酯（TDI）气体浓度。如果甲苯二异氰酸酯（TDI）气体探测器探测到甲苯二异氰酸酯（TDI）气体浓度持续上升，并达到高限报警值，那甲苯二异氰酸酯（TDI）气体报警器控制主机就会输出高限报警信号（脉冲信号）以启动紧急切断电磁阀，切断气源。

Ø 甲苯二异氰酸酯（TDI）气体报警器控制主机与风机的连接甲苯二异氰酸酯（TDI）气体报警器与功率≤200W 的排风扇可以直接连接，与功率＞200W 风机连接需要通过220V交流接触器。

接线图如下：

GD-VOC-100有机挥发物VOC气体报警器采集到的气体浓度信号转换为RS485，并以RS485标准信号的方式传给控制主机上；控制主机接受GD-VOC-100有机挥发物VOC气体报警器传上来的RS485信号，经过处理、逻辑分析，以数字显示、声光报警的方式反映出来（可连接风机，电磁阀等）。

安装要求

2.1气体报警器的安装必须由具有相应资质的施工队伍承担。

2.2控制器的安装

2.2.控制主机属非防暴结构，应固定在安全场所，其箱体底部安装在距地面1.5米左右，且其周围5米范围内不应有影响仪器正常工作的强电磁场。

2.2.2根据控制主机的安装位置，用膨胀螺丝紧固在墙壁上，水平安装，不倾斜。

2.3气体报警器的安装

2.3.1位置的确定。探测器安装在可能有释放源的区域内，探头对准气体聚集、扩散的方向，当被测气体比重大于空气时（液化石油气、沼气），探测器安装在距离地面20～60cm处，当被测气体比重小于空气时（天然气），探测器安装高度高于释放源0.5～2米处。

2.3.2气体报警器不能安装在以下位置：

1.直接受蒸汽、油烟影响的地方；

2.给气口、换气扇、房门等风量流量大的地方；

3.水汽、水滴多的地方；

4.有冲击、震动及强电磁场干扰的地方；

5.温度在-40℃以下或70℃以上的地方；2.4分布与接线要求

2.4.1探测器与控制器之间用四芯电缆线连接，电缆线的线径与传输距离如下表：

安装建议：

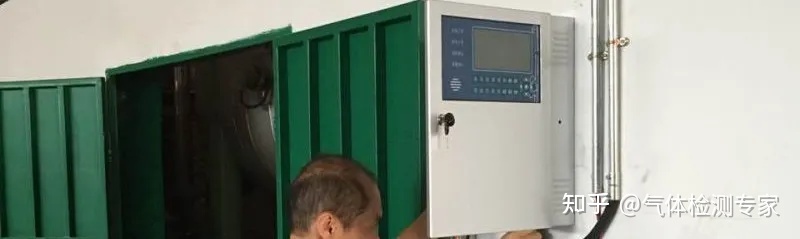

项目部分现场图片
