前言

冬天来了，今年冬天来的比较晚，但还是来了，群里这两天又活跃起来了，问的最多的问题，就是我家这个地暖怎么开，水温怎么调，压差怎么调，为什么能耗那么高。

这些问题不仅是业主问的比较多的，也是很多经销商比较头疼的问题，一到冬天，就是水温调多少的问题，调低了，热不起来，调高了能耗翻倍。

怎么样才能让业主满意，经销商省心呢。

最近我改造了一个项目，犀牛王消音内机+日立水墅适的主机，通过这个案例，来给大家讲一下，我们是如何做到一个系统，只要一键操作，不需要调节压差，也不需要调节水温，实现一个比较舒适的室内环境。

改造前后

案例坐标宁波东部新城柳岸晓风，是叠墅上叠两层，建筑面积180平，采暖面积110平，空调面积105平，上面加了一层阳光房，没有空调地暖。

客餐厅瓷砖，房间木地板。

内机为犀牛王智慧款消音内机，6台

地暖为丹佛斯20地暖管20公分间距，7路

主机为日立的水墅适系列125型号，12.5kw的制冷量。

改造前的系统做的一次系统，内机二通阀满装+压差旁通阀，内外机联动，WiFi远程都可以实现。

改线

前段时间，犀牛王发布了一款H7，智慧机器人，业主想试试这个到底怎么样，问我能不能给他家里加装一台，当时的情况是业主家里已经装修快收尾了，如果加装的话是有点麻烦，主要是日立的主机干接点是在主控面板上而不是在外机，所有的线都是按照干接点放线的形式放的。

我想了想他家的现场情况，主机主控面板的电源是220V从室外机取得电走的屏蔽线，手拉手线是到主控的，那么可以将室外机取电的屏蔽线和干接点线连接上，主控面板的电源线只需要在面板边上插座或者开关接个零火线通电就可以实现改造。

室内空调内机部分，原先干接点联动也要改成485联动

485的+和-不要弄反，我这里是棕色为+，蓝色为-。

另外日立水墅适接入第三方智能需要配一个modbus模块。

因为是改造项目，没有预留H7和modbus的位置，我放在了室外机里，如果是毛坯房新装，建议留在内机的回风口里面，以后配网调试也方便一点。

H7功能丰富，我这里只是接了内机通讯，外机通讯，温感探头，水箱探头，电源，弄好之后，内外机通电。

设置地址

内机这里要设置一下485的地址，是让H7认出室内机的数量，他家6台内机，485地址为客厅0号机，主卧1号机，其他2、3、4、5号机依次排列。

这里要注意，设置的时候，注意是依 次 排 列，不要跳跃，比如0、1、3、4之类的。

当你设置正确的时候，内外机所有联线正常，485地址设置正确。

H7主板的屏幕会展示在线的机器，机器的工况等数据。

这里有一个比较实用的使用方法，H7是有自我检测的功能的，如果现场接线不正确或者哪里的线头不对，那就会有一台或者几台的内机不在线，这个时候，可以根据你自己设置的地址去找到该机器的线路问题，非常高效的排除线路故障。

像我这个案例，第一次接上去，所以内机都不在线，说明内机到H7的线不通，稍作思考，分分钟就找到原因，节约了很多时间成本

关闭压差旁通阀

因为H7是已经有了电子压差旁通的功能，物理压差旁通就没用了，如果是新装的系统，压差直接省掉就可以。

再也不要想着冬夏开地暖和开空调所需要的流量不通来来回回切换压差了。

这家业主家里的压差旁通阀的位置还算好调整，翻过栏杆就可以调，但是如果冬夏都这么来回调整，着实有点锻炼体力，而且要是遇到奇葩的压差旁通阀位置，比如这样的

或者这样的

那就算可以上天入地，空间限制也没办法调整。

压差旁通阀这个就不做科普了，太占篇幅且不是本篇文章重点。

我把关于压差旁通阀的知识链接都贴上了，大神们讲的非常清楚，感兴趣可以收藏看看。

app配网

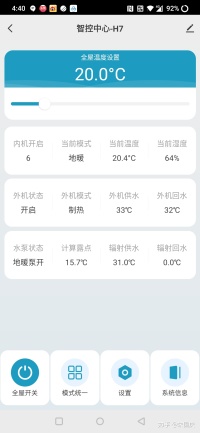

网络配好之后，可以看到界面，这个app界面和H7显示屏的界面是同步的，所以H7放在主机里是没有关系的，平时也不去看他，只要是app能看到。

其实实际情况是这一套系统是自动化的，就是你不去看他也没事，只要你去控制内机，所有的东西都会帮你弄好，就像你请了一个管家24小时帮你运行空调地暖系统。

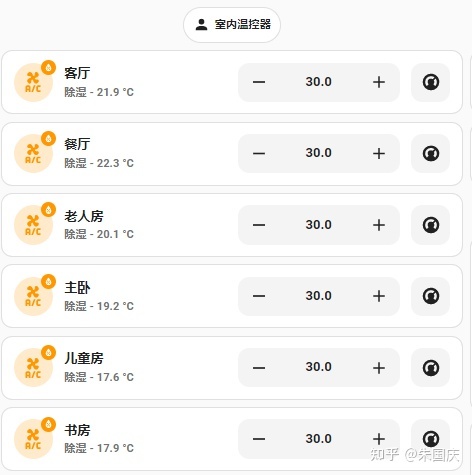

我将业主家里的系统对接到了homeassitant，方便看数据。

系统运行情况观察

3号开机，当天室外最高温10度，最低温6度，开启的室温为13度。

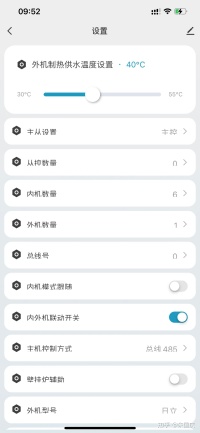

起初开了35度水温，室温30度。

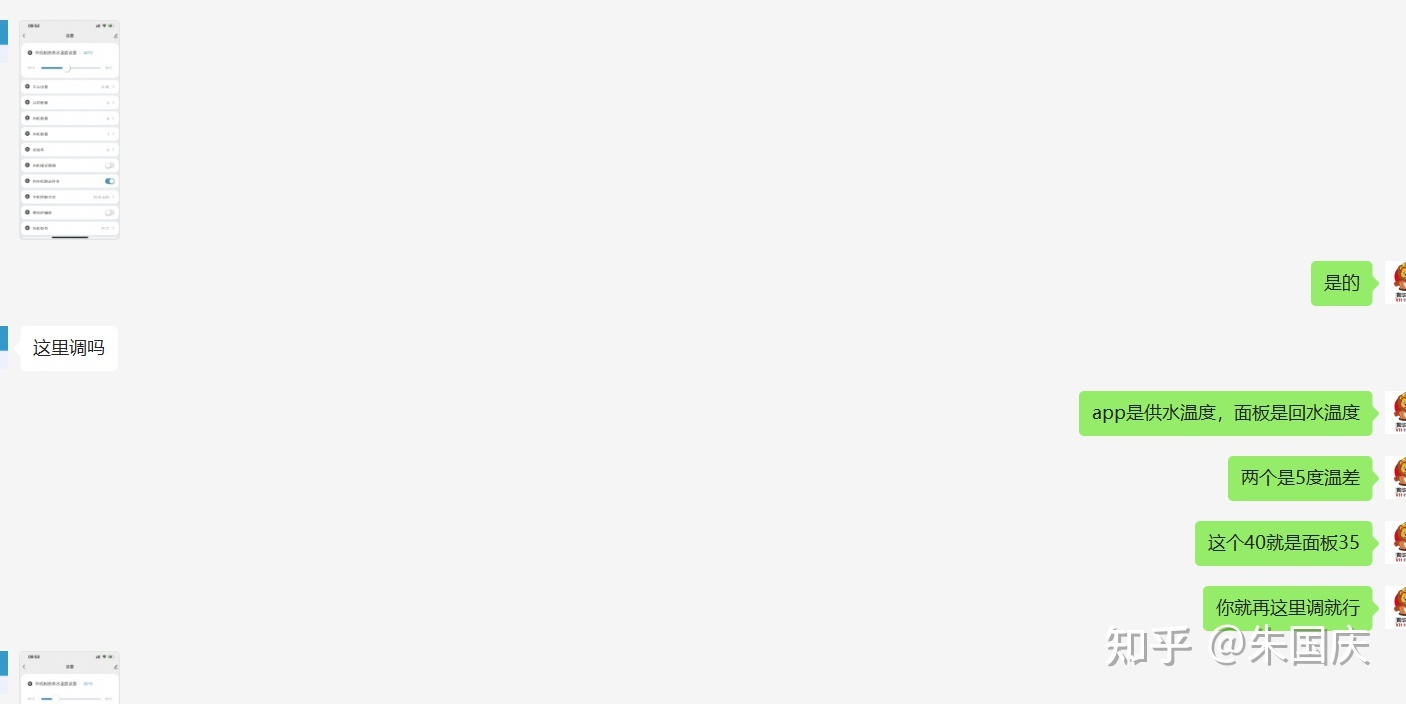

日立水机设置的是回水温度，压缩机升频降频和启停根据水温来。

室内面板检测的是室内环境温度，控制的是地暖的电磁阀开启和关闭，室内温度开到最高并不是室温真的可以达到这么高的问题，而是让电磁阀保持常开的状态，通过调节主机的水温调节室温。

开机时3号下午五点半，因为是新房，两边没有邻居入住，再加上当天的窗户有一个还忘关了。。本身又比较潮，冷，室温上升缓慢，到4号凌晨地砖地面到了20度。

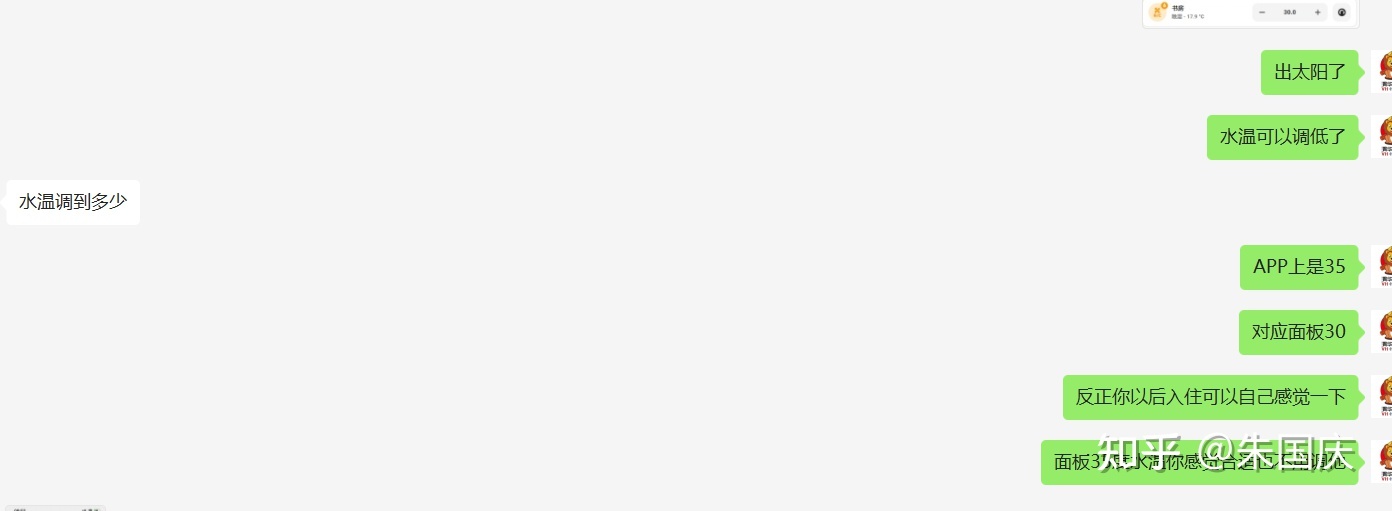

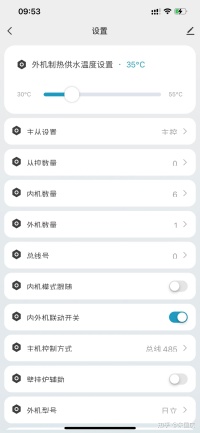

室温升上去，让业主在手机app把回水调到30。

业主家里楼梯的事情没有收尾，隔个两三天就有工人来干活，油漆味比较重需要开窗通风，所以这些曲线没有太多的参考意义，只要知道在30-35度的水温，室温是可以上升到18-20度的。

PS：该文会更新，大家可以关注一下。

再来看一下对应的功率变化，日立的485没有开放压缩机频率，我们可以在主机电源串个电量计来观测一下电量变化，可以看出主机的工作情况。

35度水温的时候，外机功率稳定在1200W左右。

30度水温的时候，外机功率稳定在900W左右。

这个功率包括了水泵的功率。

在连续低频的情况下，主机噪音不高，不容易结霜，也不会频繁启停。

压缩机始终保持低频的状态

因为业主没有入住，系统运行正常，今天下午远程把地暖关掉了。

这是主机这几天开启的总电量，室外温度比较高8-14度，加上没有入住，期间楼梯的问题一直白天有人进去，开窗开门通风，这个数据没啥参考意义。

等入住在更新数据。

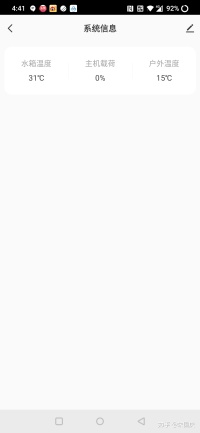

贴发现一个比较有意思得细节，业主是下午两点半关机，现在差不多七点这样，水箱温度还有30度。

系统缓冲水箱是一个比较好的存在，可能冬天采暖不会有什么感觉，夏天制冷的时候优势就出来了，当你开了一晚上的制冷，白天上班去，晚上回来也是秒出冷水，及时的享受的水机制冷得速度。

这个等到夏天制冷的时候实证一下。

犀牛王H7的简单科普

标题我把犀牛王H7定义为一个智慧管家，是因为H7本身不会去干涉主机的运行逻辑，主机根据回水温差来决定压缩机的频率这个大前提不会变，他会根据你自己设置的温度湿度来帮你设置好一个合适的水温。

犀牛王智慧款+H7+任意品牌热泵主机可以实现这些功能。

• 电子压差

因为犀牛王本身具有电子压差的功能，他是取代了物理的压差旁通阀，作为普通业主，不需要考虑压差旁通阀的调节的情况，像上面的案例，因为压差旁通阀关死，主机压缩机产生的所有热量都会进入到地暖管，主机可以根据室内的负荷来调整压缩机的频率，实现真正的变频。

夏天也是同理，与地暖同时开的情况不一样，国人的习惯都是哪里需要空调开哪里，当室内负荷低的时候，比如是晚上一个卧室开启的情况下，如果主机的最低功率低于室内的最小负荷，主机会频繁启停，H7的电子压差可以让不常用的内机二通阀常开，室内机的水容量加大，降低频繁启停的情况。

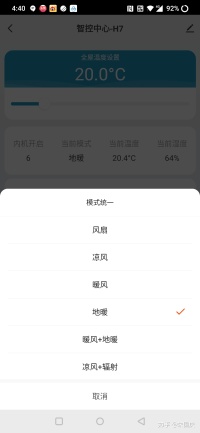

• 一键调模式，水温

水机二联供系统经常比氟系统中央空调系统诟病的就是他需要手动调模式，冬夏需要单独切换制冷制热模式，早期很多连内外机联动都不做的商家，内外机都还要单独开。

如果是家里有老人或者房子比较大，这个就非常不方便。

H7结合主机的485功能，可以实现一键调模式，一键调水温功能，相当于这个事情是你请个管家帮你做掉了。

作为业主只需要关注自己选择多少度室温就可以。

• 适应多系统

对于普通业主来说，不必去纠结该做一次系统还是二次系统，因为最终的目的是为了得到一个安全稳定的系统。

知乎对于一次系统的争论太多了，有人强调要做二次系统，但是他不会告诉你，通常主机厂家内置泵的功率比较大，如果不做任何处理直接使用，不但初投资高，而且使用费用也高。

H7可以根据业主的需要来出不同的系统，一次系统、二次系统、地面调温，等等。

以上是部分品牌的部分一二次侧系统图，贴太多了比较占篇幅就不贴了。

• 对接智能家居方便

暖通本身有一套完整的工作逻辑，智能家居也有自己的闭环逻辑，将暖通接入到智能不仅仅是为了方便集控，而且要完全保留暖通自身的逻辑，这个很多做智能家居的从业者遇到比较难的问题，H7本身也支持485扩展，在前期对接的时候，只需要放一根屏蔽线到H7，就可以在实现智能化的同时，保持暖通本身的闭环系统，实现以上的全部功能。

此外虽然是对接了智能家居平台，但是暖通系统是独立的，哪怕是智能家居平台出了问题，或者家里网络断了，整个暖通系统不影响，正常运行。

写在后面

其实这还没有结尾，只是还需要收集更多的数据，观察一下整个系统的运行情况，先发出来让大家看一下这一套系统的情况，同时H7和犀牛王本身是支持OTA，一直可以动态升级的，未来会有很多种玩法，知乎比较好的地方就是文章可以随时修改，在这个平台记录一下，有什么不明白的可以下面提问。

以上。
