CAD批量自动编号高级技巧

绘图过程中经常会遇到图纸目录，图纸清册等需要编号的地方。CAD作为绘图软件，对编号的支持本身不是很好。

通常情况下会用到插件来进行编号，包括常用的贱人工具箱。

但贱人工具箱编号本身具有一定的局限性，即必须末尾是数字或者英文字母。

在此提供几种其他的编号思路

在CAD自带的EXPRESS插件中，实际带有自动编号的命令，而且使用自由度比一般的插件要广得多。

同时可以利用前期文章中说到的ATTIN和ATTOUT导出到EXCEL进行更高级的批量编号方式。

使用前提。

1、CAD安装时附带安装EXPRESS拓展

2、电脑安装EXCEL

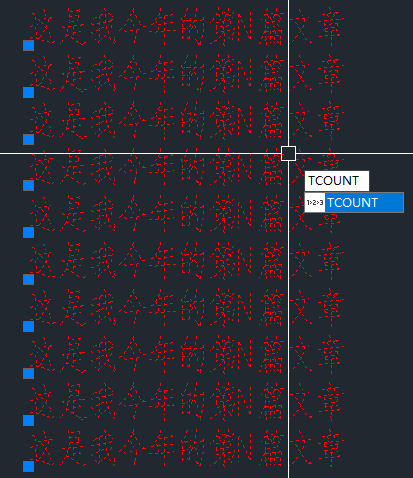

方法1：使用命令TCOUNT

选择编号顺序为

X轴从小到大，

Y轴从小到大，

根据选择顺序从小到大。

我在这里选择Y

设置起始值和步长。

默认起始为1，步长为1.

将编号放置在哪里

1. 覆盖原有文本
2. 放在原有文本前缀
3. 放在原有文本后缀
4. 在文本中查找和替换

四种结果我都演示一下

1、覆盖原有文本

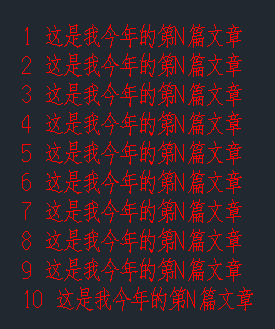

2、放在原有文本前缀

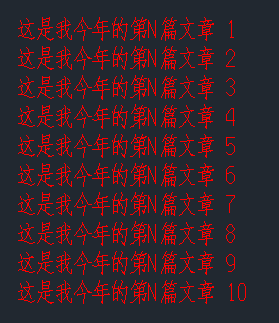

3、放在原有文本后缀

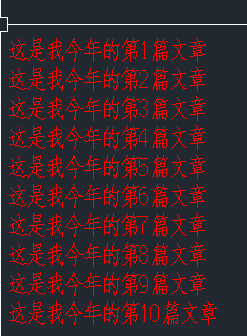

4、查找替换字符”N”

此种方法可以适用简单的项目编号。面对较为复杂的编号，例如热控编号就有些捉襟见肘。

方法2：导出到EXCEL编号。

导入导出过程参见前篇文章《CAD批量录入参数信息及自动生成清册》

本节基本为EXCEL内容。列举一些常见的EXCEL编号公式。

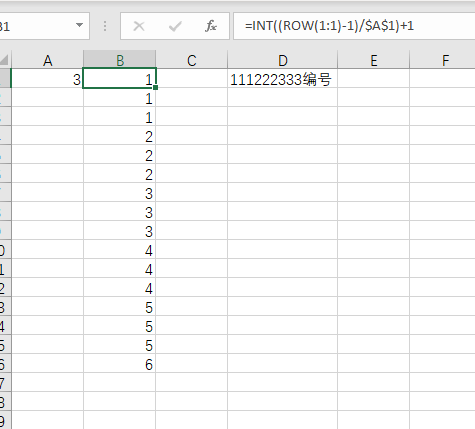

1、111222333编号

公式

=INT((ROW(1:1)-1)/$A$1)+1

A1单元格数字为循环次数。

INT为向下取整函数，例：3.9取整为3

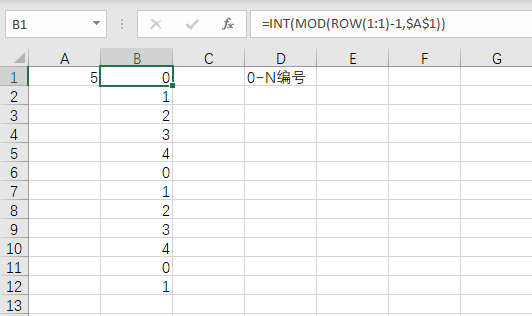

2、0~N循环编号

公式

=INT(MOD(ROW(1:1)-1,$A$1))

MOD为求余函数。如果要1开头自己在后面+1

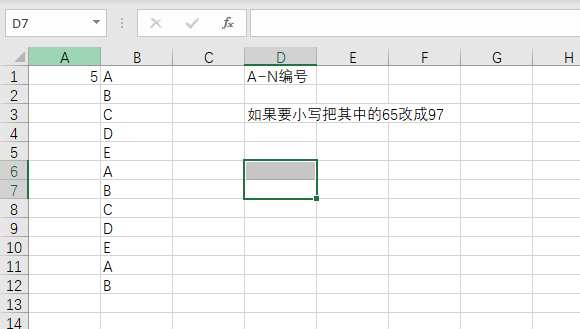

3、A~N编号

公式

=CHAr(65+INT(MOD(ROW(1:1)-1,$A$1)))

CHAR为字符公式，65开始是大写字母A

97开始是小写字母a

查询字符公式为

=code(“A”)

注意英文双引号。

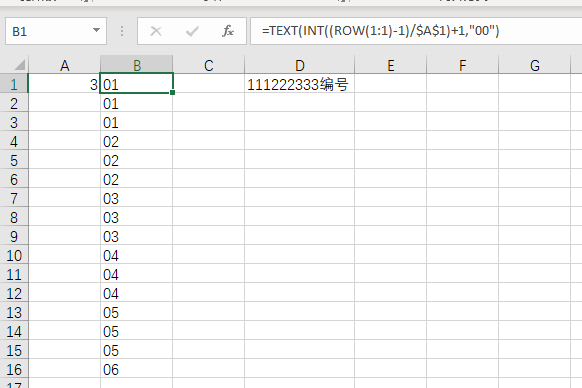

1. 指定格式01 02 03编号

=TEXT(INT((ROW(1:1)-1)/$A$1)+1,"00")

TEXT，文本函数，“00”为指定格式，可以自己替换成想要的编号类型。具体使用方法百度EXCEL TEXT函数。

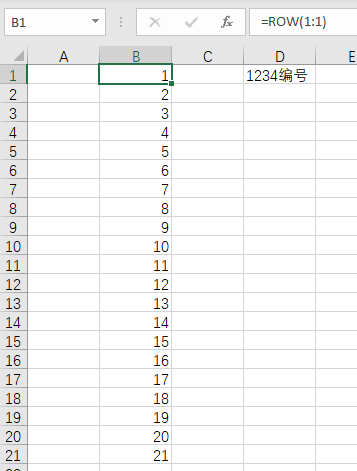

5、1234顺序编号

公式

=ROW(1:1)

ROW为取行值函数。

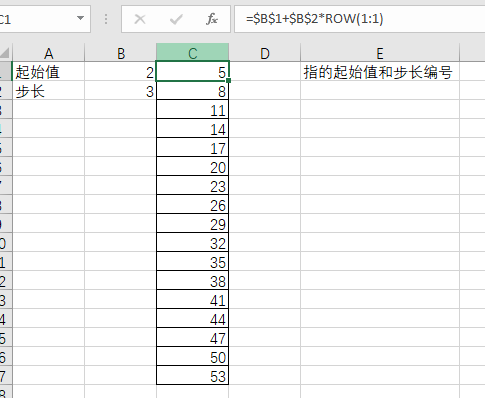

1. 指定起始值和步长编号

公式

=$B$1+$B$2*ROW(1:1)

其中B1为起始值，B2为步长，$为绝对引用不可省略。

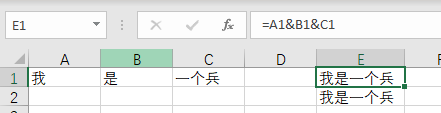

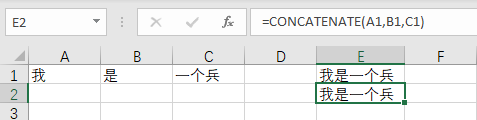

1. EXCEL文本合成

2016及以下版本用连接符&

2016以上的版本有

=concatenate（），举例

最后EXCEL也要尽可能用新版本，有些新公式新功能旧版没有。

另外，如果做成了属性块，属性块的第一个属性可以采用贱人工具箱的属性编号。
