中央空调冷水机组结构与识图

1、冷水机组的结构与识图

中央空调分风冷机组和水冷机组两类，风机指直接交换新风制冷或制热，水机指先制冷或加热热媒水送至风机盘管空调系统处，由新风或混合风在末端将热能或冷能送入指定地段。

冷水机组又称为：冷冻机、制冷机组、冰水机组、冷却设备等，因各行各业的使用比较广泛，所以对冷水机组的要求也不一样。冷水机组包括四个主要组成部分：压缩机，蒸发器，冷凝器，膨胀阀，从而实现了机组制冷制热效果。

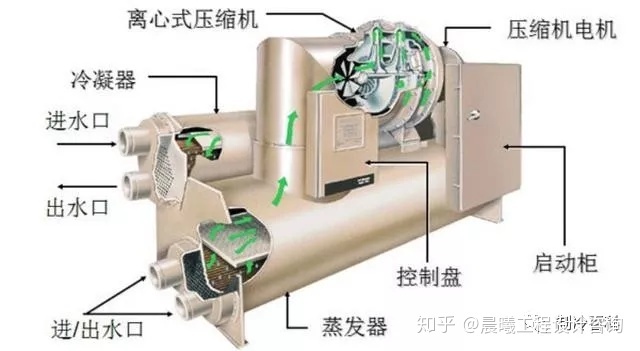

离心式冷水机组结构

大型离心式中央空调冷水机组

大型螺杆式中央空调冷水机组

特灵离心式冷水机组

特灵螺杆式冷水机组

开利离心式冷水机组

开利螺杆式冷水机组

约克离心式冷水机组

约克离心式冷水机组

约克螺杆式冷水机组

2、壳管器的分类与特点

在离心式和螺杆式冷水机组中，蒸发器/冷凝器的型式主要是满液式和干式两种，那么如何识别？

• 满液式换热器：水在铜管里面流。
• 干式壳管器：冷媒在铜管里面流。

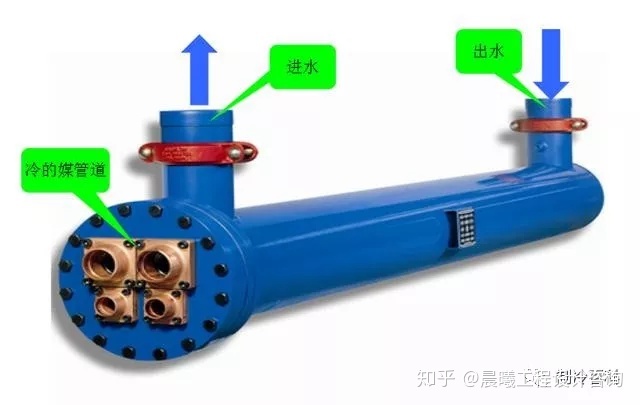

干式壳管器特点：

1. 冷媒在铜管里面流动，2.用膨胀阀节流，有干燥过滤器。
2. 冷功产品的效果好。
3. 回油稳定，冷媒侧遇到的阻力小，冷媒充液量只是满液式的1/2-1/3
4. 但是换热性能没满液式的好，仅限中小型设备使用。

满液式壳管器特点：

1. 水在铜管里面流动，冷媒在铜管外面流动；有节流装置，不用膨胀阀节流。
2. 冷功产品不如干式好。
3. 其优缺点与干式相反。由于其大范围换热效果比干式好，现在中大型设备多数使用满液式。

满液式冷凝器
