空调冷凝水的排放与设计

冷凝水：指的是空调室内机换热器由于表面温度低，房间空气当中的水蒸气凝结而成的水。从室内机蒸发器下面的集水盘流出，通过冷凝管排出。

冷凝管管径的计算：管径的选取与流速、管道粗糙度、管道安装的坡降有关。钢管的粗糙系数是n=0.012。空调冷凝水管的水力坡降分为四种：0.3%、0.4%、0.5%和1%。

管径的选材：通常选用聚氯乙烯塑料管或者钢管。（镀锌钢管丝接，不宜使用碳素钢管焊接）（pvc管采用的是胶接）对于很少有变动的工厂等场所，可用镀锌钢管丝接；对于经常会有变动的工程，最好用PVC管胶接。

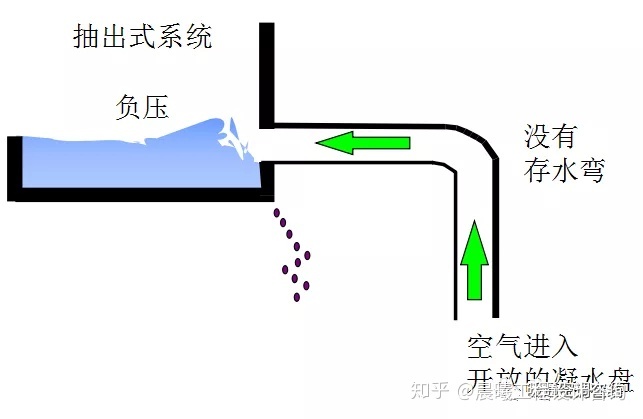

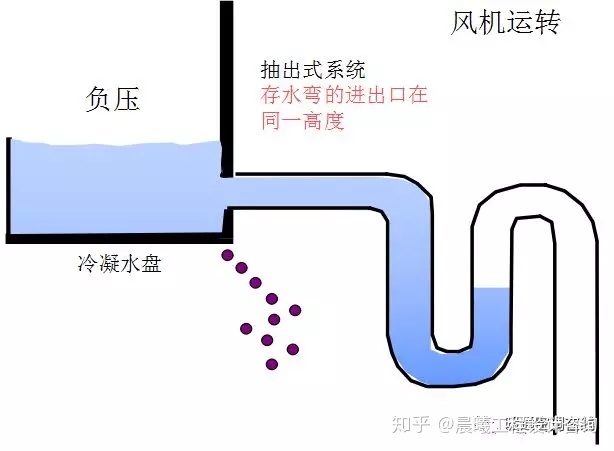

设计不正确的冷凝水存水弯（下图）

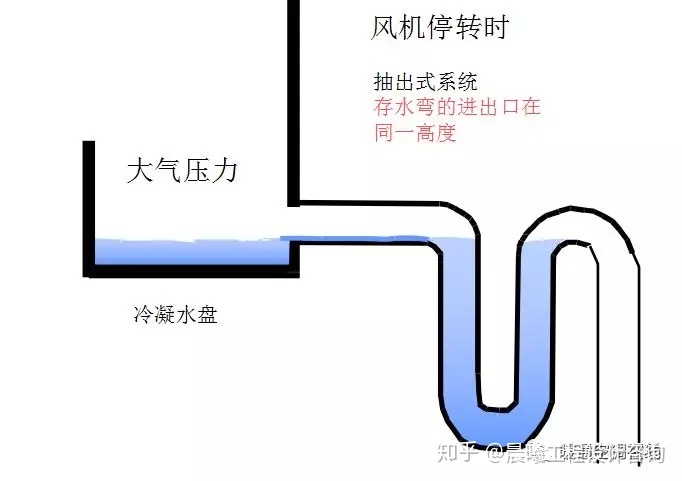

上图当风机停转时,冷凝水会排出至水平位置。

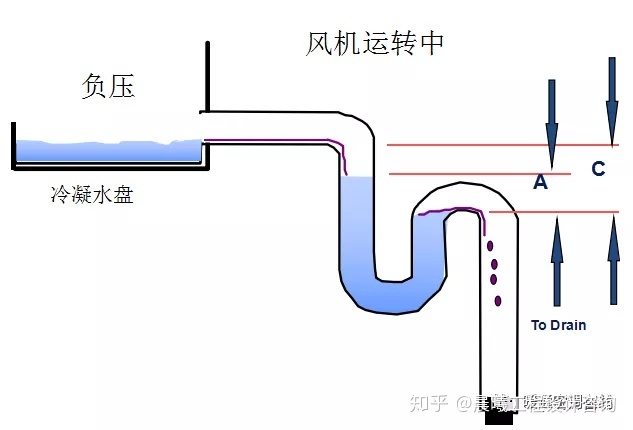

正确设计的冷凝水存水弯（下图）

正常运转状态下的冷凝水系统：

1、A的水封高度是系统中的负静压

2、C的水封高度至少是系统最大负静压的2倍

A与C的差值至少是正常运转的负静压按照经验差值要高于正常运转的负静压原因是肮脏的过滤网或风机启动时水封的跳跃引起的负静压升高。

中央空调冷凝水排放设计

对于使用功能较多、综合性较强的酒店等中央空调工程，冷凝水排放一般有三种方式：

1、单独设置冷凝水排放的管路系统并排入指定排水沟。此种方式不受其它因素的影响，有利于冷凝水的排放，但安装现场应有足够的空间，安装位置必须有保证。有条件的应优先采用这种排放方式。

2、各楼层设置冷凝水排放的管路，汇总后接入大楼某层的污水排水主管内。为保证污水排水主管在楼层内的水平管不结露，应在水平主管外加装适当厚度的保温层。

3、在各末端安装处就近接入附近的排水管内。此方式简单便捷，但必须考虑因冷凝水排放可能在排水管外造成的结露问题。

排水管完成楼层部分的安装任务后，应做灌水试验，以检查排水坡度是否足够，排水是否通畅，发现问题及时整改。
