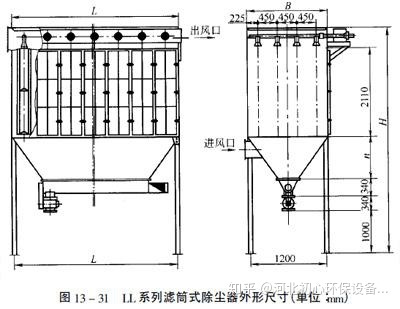

滤筒除尘器厂家技术图纸

滤筒除尘器分为上顶装式脉冲滤筒除尘器和沉流式滤筒除尘器。优缺点各不相同。筒式过滤器；

根据安装方法，筒式过滤器可分为弯塞式、侧装式、升降级和上装式。根据筒式过滤器的不同，筒式过滤器可分为长纤维聚酯筒式过滤器、复合纤维筒式过滤器、抗静电筒式过滤器、高度易燃的筒式过滤器、覆膜筒式过滤器真空吸尘器用于纳米滤筒等。

筒式过滤器的结构由进气管、排气管、箱体、灰罐、清灰器、分流器、气流板、滤芯和电控装置组成

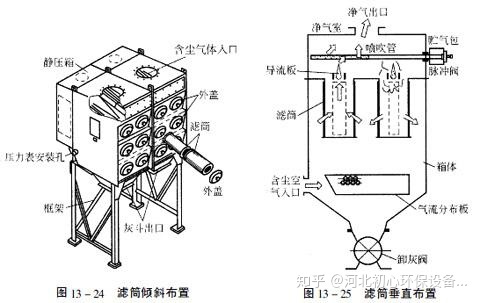

真空吸尘器中滤芯的布置非常重要。它可以垂直放置在栗树花上，也可以倾斜在花瓣上。从清灰来看，垂直排列更有意义。花板下部为过滤室，上部为气箱脉冲室。空气分配板安装在真空吸尘器的入口处。

工作原理：

在系统主风机的作用下，粉尘气体从吸尘器顶部的进风口进入吸尘器底部的风箱进行粉尘气体的预处理，然后从底部进入上箱体的各除尘室。细颗粒进入低密度滤尘室后，滤料外部的粉尘在布朗扩散和筛分的共同作用下被吸收，过滤后的清洁气体通过滤芯进入上箱体的洁净空气室，通过通风机收集以排出空气。

在连续过滤过程中，滤芯外积灰越来越多，增加了系统的运行阻力。随着滤料表面粉尘层厚度的增加，阻力增大。为了保证系统的正常运行，除尘器的电阻上限应保持在1400～1600pa之间，SPS脉冲自动控制可以通过设定电阻或定时发出指令的方式进行除尘

当粉末阀打开时，气囊内的压缩空气通过粉末阀通过注射管上的小孔注入，形成与喷嘴流体体积1-2倍相对应的高速高压气流，共同进入过滤管，沉积在滤料上的灰尘脱落落入烟灰缸，烟灰缸中的灰尘通过加灰阀连续排放。因此，在一个连续的循环中清除灰尘，这不仅防止了灰渣喷射产生的灰尘的完全吸附，而且还防止了二次吸附。

选用脉冲式除尘器的主要技术参数为风量、气体温度、粉尘温度、粉尘浓度和湿度，根据技术性能表中数值偏低的原则，相应的除尘模型为所需的除尘模型。
