旋风除尘器的设计举例

旋风除尘器的设计举例

1. 原始资料：有一台锅炉，处理烟气量Q=5000m3/h，排烟温度T=180℃，浓度气体性质、粉尘密度P。=2000kg/m3，粒度分布见表，要求效率>85%，设计旋风除尘器。

2. 初定入口风速：18m/s；

3. 确定入口断面积、进气管宽和高：

4. A=Q/3600Vc,=0.077m2,取尺寸比H/W=2.5,A=HW

   所以H=0.42m，W=0.18m

5. 实际风速为：Vc=Q/（3600×0.42×0.18）=19.5m/s

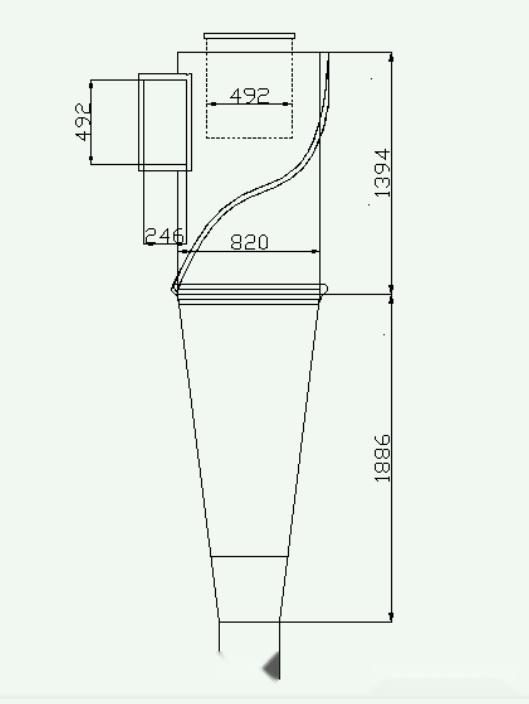

6. 由尺寸比确定筒体直径和高：

   取a=0.5Do，Do=H1=0.84m

7. 排气管：Dg=0.5D。=s=H=0.42m；

8. 锥体：H2≥L-H1=2D。＝1.68m

9. 排尘口：Da=1/3D。=0.28m






   旋风除尘器的尺寸比

   1.筒体直径：Do=150~1100mm

   2.筒体高度：H1＝1～1.5D。

   3.入口尺寸：H/W=2～4，H=0.5D。，W=0.2D。

   4.排气管：De=0.4~0.6D。；S2H

   5.锥体：H2≥L-H｛=2D。

   6.排尘口：Da=1/3Do
