聚对苯二甲酸乙二醇酯(PET) DSC测试

本文介绍了用差示扫描量热仪(DSC)聚对苯二甲酸乙二醇酯(PET) DSC测试

关键词：热塑性聚合物 DSC聚对苯二甲酸乙二醇酯 PET 差示扫描量热仪

PET(聚对苯二甲酸乙二醇酯)是一种脂肪族聚酯，日常喝水的矿泉水瓶，它是种典型的热塑性聚合物，由对苯二甲酸和乙二醇缩聚而成。图1显示了其结构式。其具有极好的抗皱性、抗撕裂性、耐气候性以及低吸水性，可以用于许多不同的领域，它也被用于生产运动服装的纤维。它用于日常用品，易于回收。它可用于包装、纺织品、薄膜以及汽车、电子产品的模制部件。它表现出对冲击、水分、酒精和溶剂的抵抗力。这种薄膜经常与其它薄膜一起层压，被广泛用于食品工业，例如咖啡包装或其它食品包装，用于防止香气损失。为了获得稳定的产品质量，材料性能的表征是非常重要的。

DSC是一种测试样品热流与温度或时间函数关系的技术。这种方法可以定量测试物理转变和化学反应。本文尽可能全面地描述了如何用DSC分析PET，同时比较了各种方法测试得到的结果。这里主要讨论了PET的以下效应：

1、玻璃化转变

2、冷结晶

3、重结晶

4、 熔融

实验设备

仪器参数

灵敏度：0.0001mW
温度范围：室温~600℃
温度精度：±0.1℃
温度波动： ±0.1℃
升温速率：0.1～80℃/min
制样准备
1、样品应用洁净物品包装并做好标记,样品需置于干燥器皿中干燥处理6h以上。
2、从样品中剪取5mg~15mg作为试样

实验介绍
1、确认DSC状态正常。
2、将洁净的坩埚放入天平,记录坩埚的质量。
3、待天平平稳后取出坩埚放入样品。
4、将放入样品的坩埚，放入到仪器中，开始实验。
设定分析条件,包括:a) 10℃/min,升温300℃，氮气气氛。
结果处理

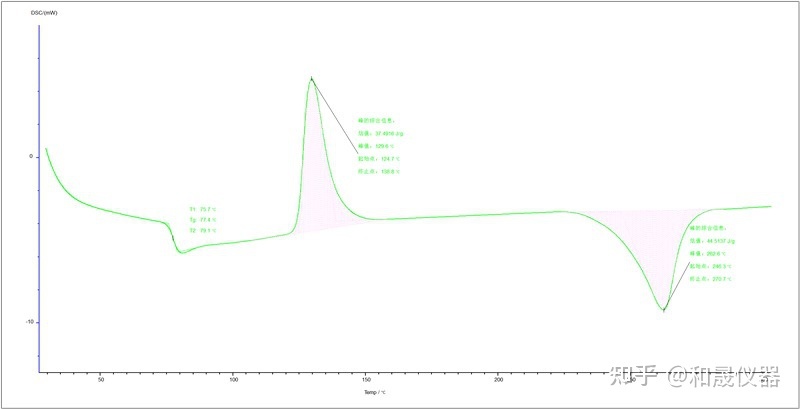

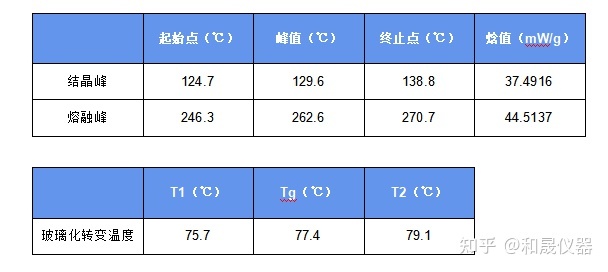

苯二甲酸乙二醇酯（PET）是一种结晶速率相对较慢的半结晶性热塑性高分子。在 DSC 中可以测出其非晶态部分（Tg 75°C～78°C）和晶态部分（重结晶 129.6℃，熔融 262.6℃）的不同比例。图中显示的是熔融后的 PET 以10℃/min升温速率冷第一次升温的 DSC 谱图。
