一、水、汽管道
(一)水、汽管道代号
水、汽管道可用线型区分，也可用代号区分。

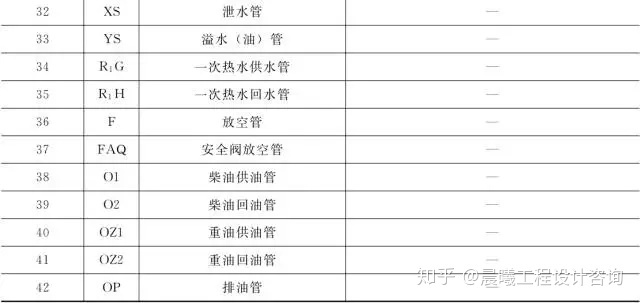

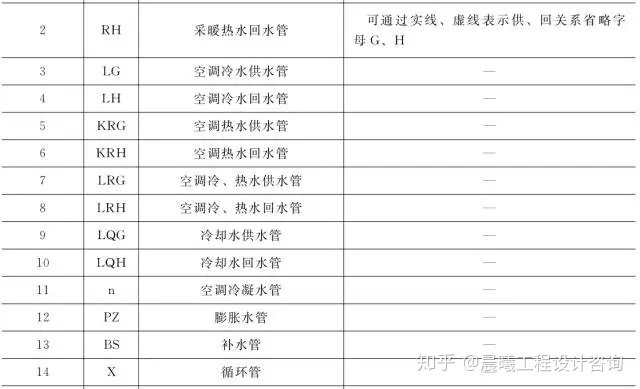

水、汽管道代号
(二)水、汽管道阀门和附件图例

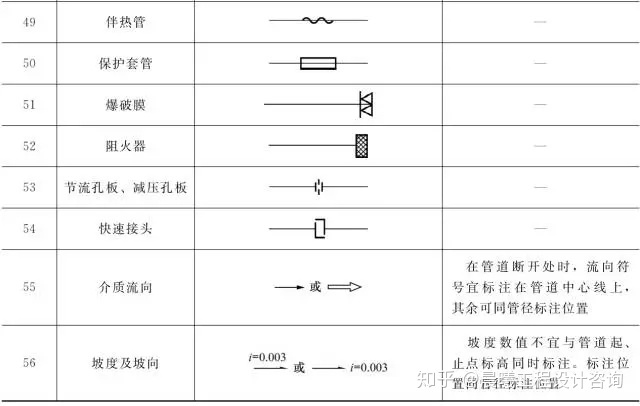

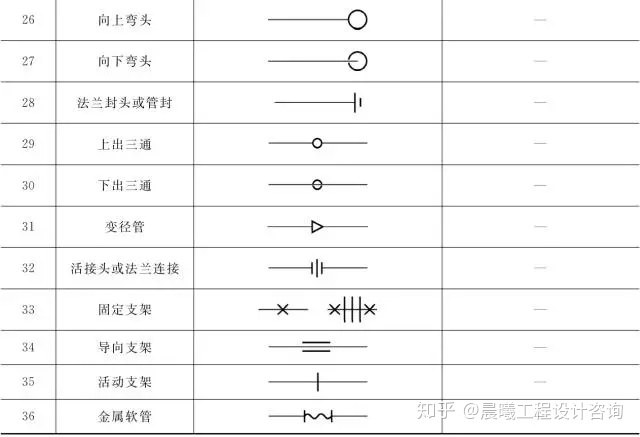

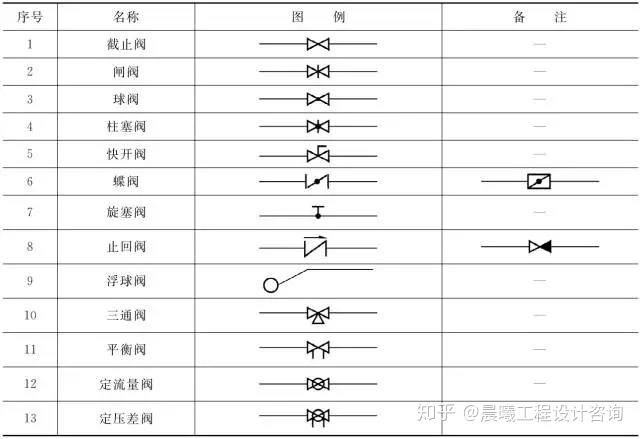

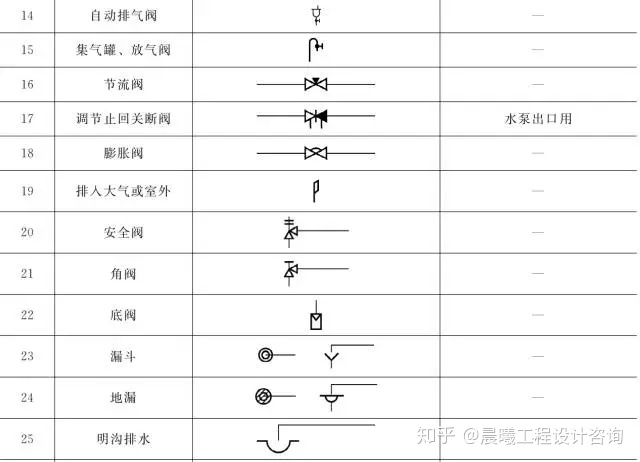

水、汽管道阀门和附件图例
二、风道
(一)风道代号

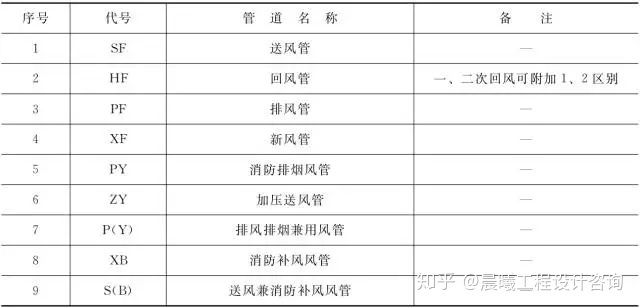

风道代号
(二)风道、阀门及附件图例

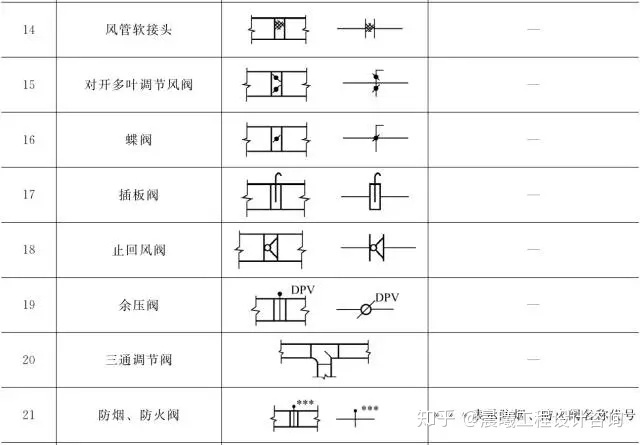

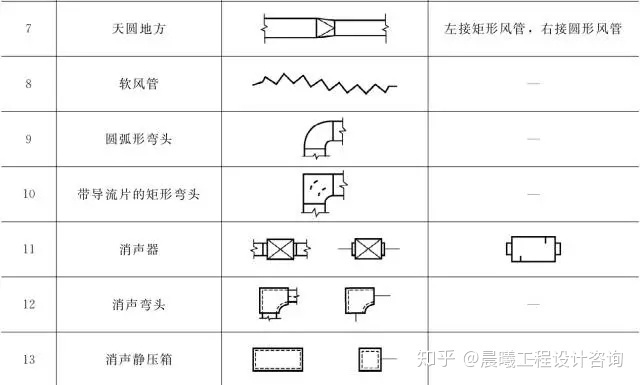

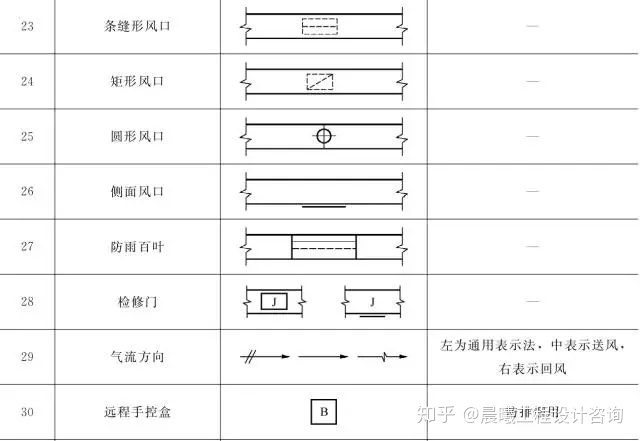

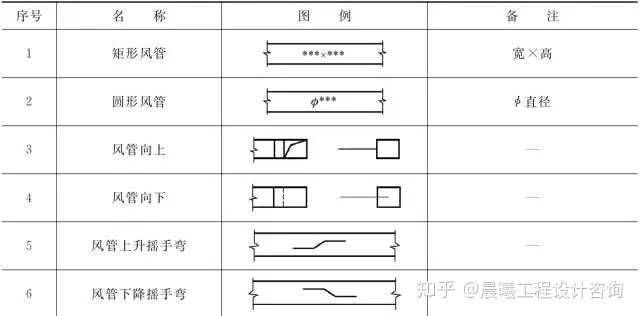

风道、阀门及附件图例

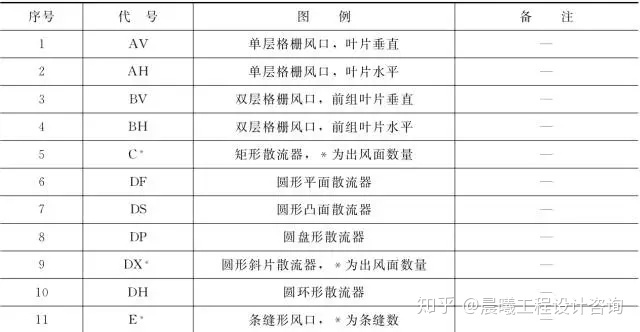

风口和附件代号
三、暖通空调设备

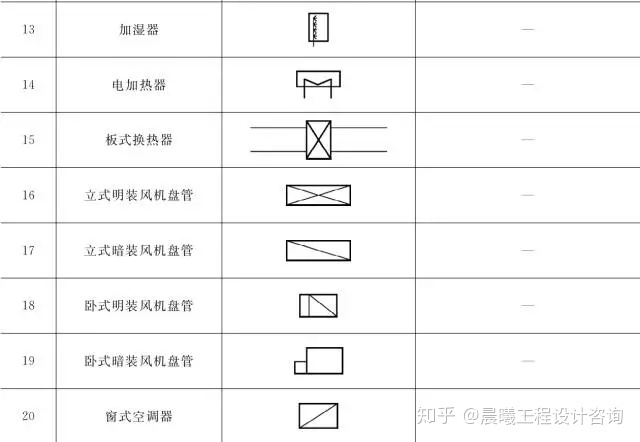

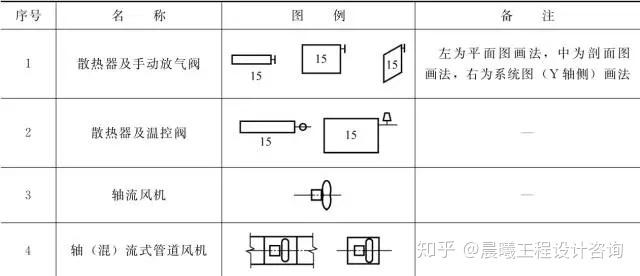

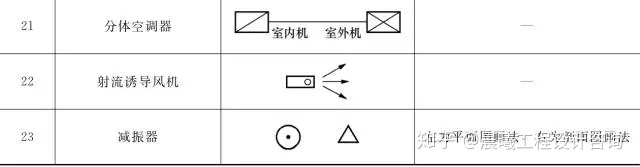

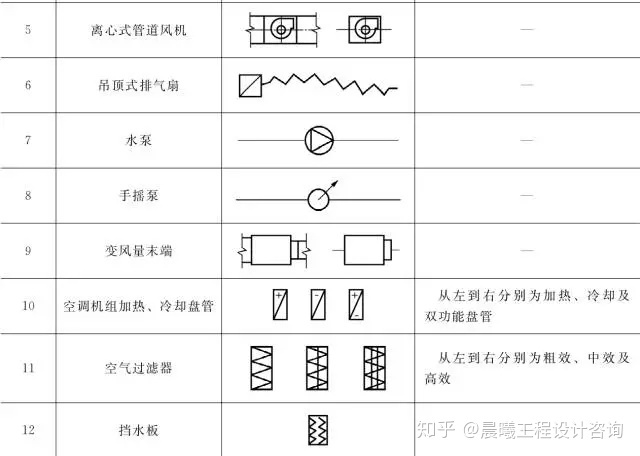

暖通空调设备图例
四、调控装置及仪表

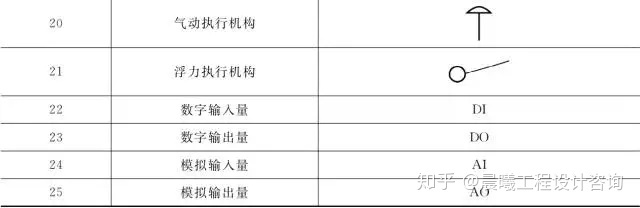

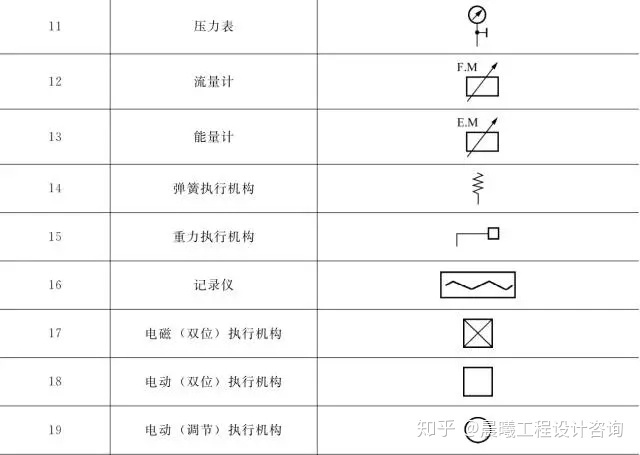

调控装置及仪表图例
本素材来源于网络，版权归原作者所有！
如有侵权，请联系删除！
