容配比计算范例

一、项目概况

项目采用固定支架，容配比采用1.26，通过PVsyst模拟计算，以说明在1.26的容配比的配置下，光伏系统不存在限发情况。

本次计算选取一个阵列进行计算。

二、计算条件及参数取值

（一）计算软件及计算方法

采用PVsyst软件中的近处遮挡模块建立一个阵列模型进行仿真模拟，计算在容配比为1.26的条件下系统的限发率、首年的发电小时数。

由于组件功率随着时间的增长在不断衰减，若第一年不存在限发现象，则可推断出在整个光伏系统运行周期内，不会出现限发现象，因此计算重点计算光伏系统的首年限发率及发电小时数。

（二）参数取值

1、平单轴跟踪系统采用逆跟踪算法；

2、采用双面组件进行模拟，地面反照率取中间值0.2；

3、辐射数据采用Solargis数据。

三、计算过程及结果

（一）近阴影遮挡模型的建立

近阴影遮挡模型见下图：

（二）基本参数输入

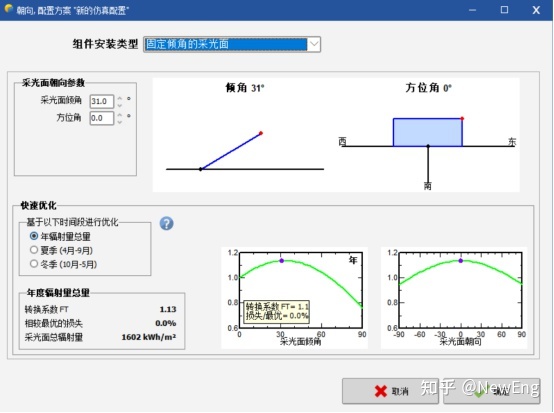

1、朝向模块

2、系统模块

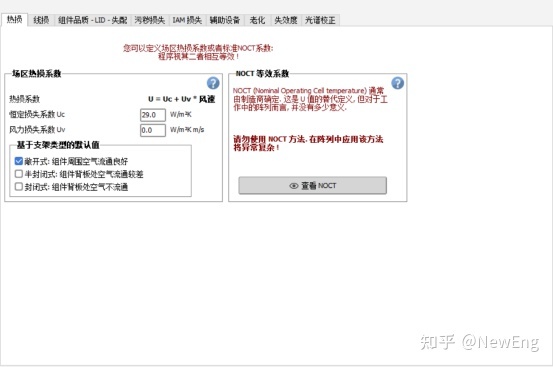

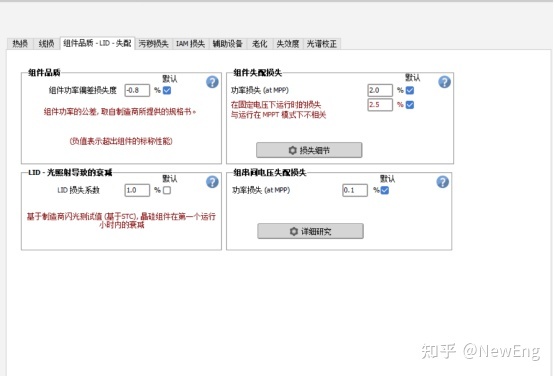

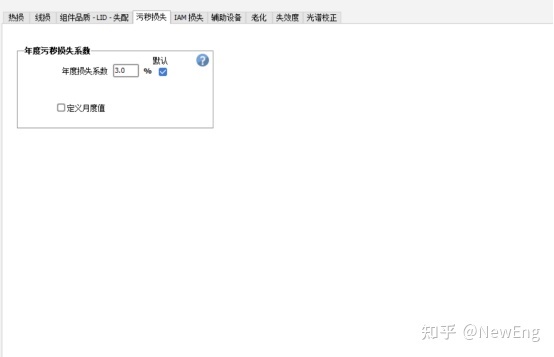

3、损失

（三）计算结果

1、首年发电小时数

从仿真结果中可看出，系统首年发电小时数为1380h。

2、容配比的超配损失

从仿真结果可看出，在容配比为1.26的条件下，超配的电量损失为335kWh,相对全年发电量5223MWh可忽略不计；超配功率限制为0.0%。

供参考，交流。
