硫酸雾在线预处理检测系统

一、硫酸雾在线分析仪介绍

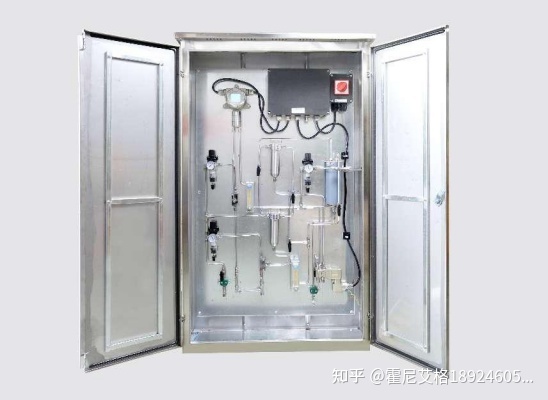

HNAG6200-H2SO4-JR硫酸雾在线分析仪箱体结构采用不锈钢制作，气路及各连接部件采用不锈钢材质，带有精密滤芯的过滤器及反吹清洁装置。断路器开关盒和接线盒采用防腐防爆结构，系统气路采用仪表风引射器泵气、仪表风涡流除水器降温除水、系统带正压排气以保障安全，系统结构安全可靠。

系统内有两个不锈钢材质带有精密滤芯的过滤器，过滤粉尘或颗粒杂质，一个主用一个备份当需要更换时可手动切换到备用过滤器。

系统带采样管高压气体反吹功能，通过检测仪控制电磁阀控制气路切换，向采样管中反吹压缩气体，以保证采样管路畅通无堵塞。

系统内无气泵和电子冷凝器，仪表风引射器和涡流除水器的使用，用物理方法来泵气和降温除水，以保证系统的稳定可靠安全。

带有标准气体通入接口和切换阀，方便对检测仪的调零和标定操作。

二、硫酸雾在线分析仪主要参数

Ø 检测气体：硫酸雾

Ø 采样方式：泵吸式

Ø 量程范围：0-30、50、100、200mg/m3（量程范围可选定）

Ø 精确度： ≤±3%FS

Ø 分辨率：0.01mg/m3

Ø 箱体材质：304不锈钢；气路管道材质：304不锈钢管

Ø 外观尺寸：890×340×1450mm(L×W×H) （支持定制）

Ø 防护等级：箱体外壳IP34，内部检测仪IP65

Ø 仪器重量：80kg

Ø 使用环境温度：0℃-50℃

Ø 使用环境湿度：＜95%RH

Ø 样气输入温度：前端＜1200℃，后端进入预处理箱体前＜60℃。

Ø 样气流量：采样流量约为120L/H

Ø 过滤器过滤精度1-5微米

Ø 降温除水样气输出露点：4℃

Ø 样气接口尺寸：Φ6卡套接口

Ø 仪表风（压缩气体）接口尺寸：Φ6卡套接口

Ø 排水排气接口尺寸：Φ8卡套接口

Ø 标准气体接口：Φ6快拧接口

Ø 仪表风气压要求：≥0.5MPa，＜0.9MPa

Ø 工作电压：DC24V供电

Ø 功率： ＜40W

Ø 检测仪信号输出方式：RS485接口的数字信号（MODBUS RTU协议）和三线制的4-20mA模拟信号两种方式

Ø 预热时间： ＜5min

三、烟气、废气在线监测设计方案

1. 系统总体架构设计

霍尼艾格气体在线分析仪是集采样、降温、除尘、干燥、过滤、减压、调速、分析、及信号传输一体的在线监测设备，针对锅炉烟气、石油化工、有机化工、医药制造、工业涂装、机械设备制造、包装印刷、电子生产、合成革、涂料油漆、服装加工、家具制造、胶粘剂等行业的有组织固定源的废气监测系统；应用于在线监测及废气处理设施的进、出口的废气在线监控及处理效率的评价监测中温度、湿度过高，油水、粉尘情况的复杂环境的气体监测处理方案；系统采用智能化原装进口传感器检测技术，检测响应速度快，测量精度高，稳定性和重复性好；该系统可将实时监测数据可传输到指定的监控中心；也可与各地环保局进行系统联网，能根据各地环保局的标准进行订制开发。

2.系统工艺设计

系统包含采样单元、样气预处理单元、气体分析仪检测单元、信号传输单元、标定校准单元、反吹单元。将采样单元直接安装在工艺管道上采用抽样泵、防爆型伴热管将待测样气输送到监控柜中，再对样气进行过滤和冷凝处理后供给气体分析仪进行分析；分析后的样气被排出。

2.1系统工艺流程

在线分析仪通常需要不含干扰组分的清洁样品，在正常情况下，样品必须是在限定的温度、压力和流量范围之内。故本系统处理的基本任务和功能归纳如下：气路高温伴热，包括温控和伴热系统；除尘，除水除湿和气液分离；保持气体流量调节，包括快速流路和分析回路；压力调节，包括降压、抽吸和稳压。去除有害物包括对分析仪探头有危害的组分和影响测量的干扰组分。

四、日常维护

Ø 定期检查仪表风压力是否满足系统正常工作，减压阀是否正常工作。

Ø 定期检查检测仪流量计和返回流量计是否在正常的流量范围。

Ø 定期检查过滤器滤芯脏污程度，如果污染、堵塞应及时更换。

Ø 滤芯尺寸：长度75*外径30*内径20，可选用PE高分子滤芯、陶瓷滤芯、四氟滤芯。

Ø 定期检查预处理内的检测仪，进行零点和浓度校准。

五、系统设备附件

装箱发货清单及备件

组件名称

数量

1、预处理主体箱柜1台

2、304不锈钢管φ6规格

3、304不锈钢管φ8规格

4、法兰盘一对及配套螺栓螺母（含φ10采样头）2套

5、Φ10卡套转φ6卡套转接头1个

6、Φ10卡套转φ8卡套转接头1个

7、Φ6卡套球阀1个

8、Φ6三通球阀1个

9、过滤器滤芯2个
