一级机电建造师学霸笔记，关于建筑通风与空调工程风管部件的制作安装要求知识点

helllo,你好。

你有没有像我这样的经历？

之前的我看书就像看小说一样，看了又看，还是记不住，因为没有理解透，就跟坐车看风景一样，知识点瞬间就过去的东西根本就记不住。

为了掌握知识点，通过考试。现在的我开始着手每一个机电工程项目的知识点都要摸透理解清楚。

如果你也想搞清楚，最好跟着我的文章思路每一个章节的去理解，有不清楚的可以随时和我交流讨论，共同进步。

今天我将学习到的建筑建筑通风与空调工程风管部件的制作安装要求内容分享。

本节课主要涉及风管的制作、部件的制作、风管的安装、部件安装、风管制作安装的检验与试验

1、风管的制作

一般规定

1.1 金属风管规格以外径或外边长为准，非金属风管规格以内径或内边长为准。（为何这么区分？因为金属的薄，非金属厚）

1.2 镀锌钢板及含有各类复合保护层的钢板应采用咬口连接或铆接，不得采用焊接连接

1.3 风管的密封应以板材连接的密封为主，也可以采用密封胶嵌缝的方法，密封面以设在风管的正压测。（如果是正压风管就在里面，负压风管就在外面密封胶嵌缝）

1.4 防火风管的本体，框架与固定材料，密封材料等必须为不燃材料，防火风管的耐火极限时间符合系统防火设计的规定。

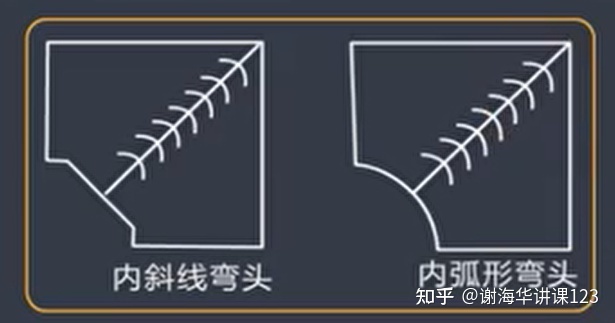

1.5 矩形内斜线和内弧弯头应设导流片，以减少风管局部阻力和噪声。

镀锌钢板风管的制作要求

1.6 镀锌钢板的镀锌层厚度应符合设计及合同的规定，当设计无规定时，不应低于80g/m²，镀锌钢板风管的表面不得有10%以上的花白，锌层粉化等镀锌层严重损害的现象。

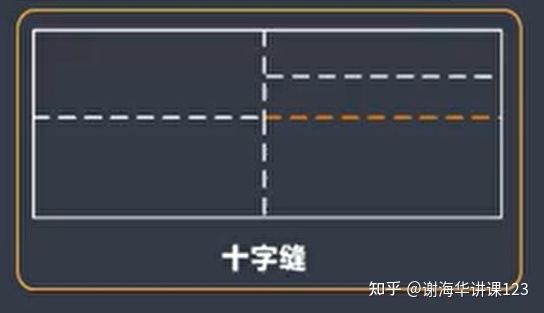

1.7 风管与配件的咬口缝应紧密，宽度一致，折角平直，圆弧均匀，两端面平行。风管表面应平整，无明显扭曲及翘角，凹凸不大于10mm，风管板材拼接的接缝应错开，不得有十字缝

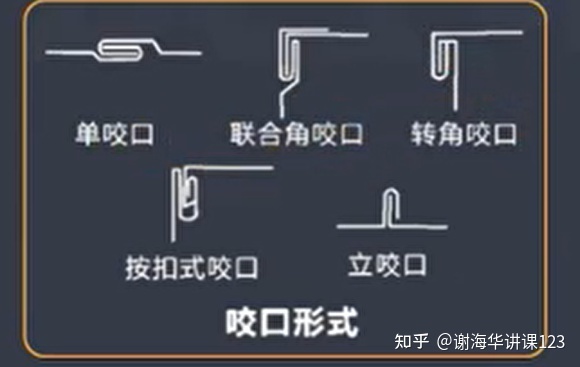

1.8 当风管板材采用咬口连接时，咬口的形式有单咬口，联合角咬口，转角咬口，按扣式咬口，立咬口

其中单咬口、联合角咬口、转角咬口适合微压，低压，中压和高压系统，按扣式咬口适合微压，低压，中压

问题：咬口的形式有哪几种？

2 部件制作

2.1 要求

2.1.1 风阀应设有开度指示装置，并能准确反映阀片开度。

2.1.2 手动风量调节阀的手轮或手柄应以顺时针方向转动关闭

2.1.3 工作压力大于1000Pa的调节风阀，生产厂家应提供1.5倍工作压力下能自由开关的强度测试合格证书或试验报告。（问题：对于1200Pa的调节阀有哪些要求？）

2.1.4 密闭阀应能严密关闭，漏风量应符合设计要求。

2.2 消声装置的制作要求

2.2.1消声器的类别，消声性能，空气阻力应符合设计的要求和产品技术文件的规定。（什么符合要求？）

2.2.2 矩形消声弯管平面边长大于800mm时应设吸声导流片，

2.2.3 消声器内消声材料的织物覆面层应顺气流方向搭接。

2.2.4 消声器内的织物覆面层应有保护层，保护层应采用不易锈蚀的材料，不得使用普通铁丝网，当使用穿孔板时穿孔率应大于20%

2.3 柔性短管制作要求

2.3.1 应采用抗腐、防潮、不透气及不易霉变的柔性材料。

2.3.2 柔性短管的长度宜为150~250mm；

2.3.3 柔性短管不应为异径连接管，矩形柔性短管与风管连接不得采用抱箍固定的形式

2.3.4 柔性短管与法兰组装宜采用压板铆接连接，铆钉固定为60~80mm

3 风管的安装

一般规定

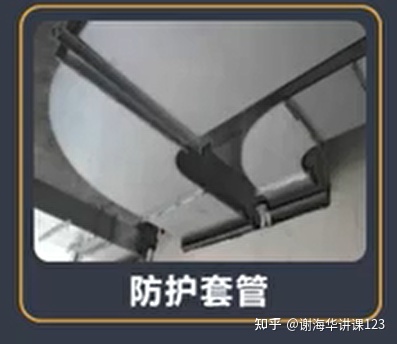

当风管需要穿过需要封闭的防火，防爆墙体或楼板时，必须设置厚度不小于1.6mm的钢制防护套管,风管与防护套管之间，应采用不燃柔性材料封堵严密，风管穿越建筑物变形缝墙体时，应设置钢制套管，风管与套管之间应采用柔性防水材料填充密实。

其他规定

3.1 风管内严禁其他管线穿越

3.2 输送含有易燃易爆或安装在易燃易爆环境的风管系统必须设置可靠的防静电接地装置。

3.3 输送含有易燃易爆的风管通过生活区获取其他辅助生产车间时不得设置接口。

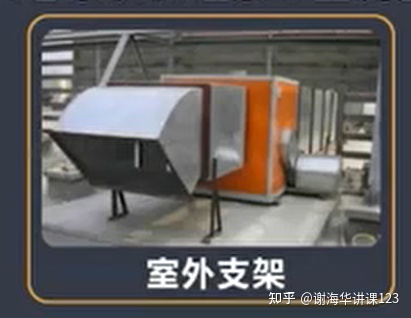

3.4 室外风管系统的拉索等金属固定件严禁与避雷针或避雷网连接。

风管系统安装完毕后，应按系统类别要求进行施工质量外观检验，合格后进行风管系统的严密性检验，漏风量应符合规范允许的数值。

金属风管的安装要求

风管的位置标高走向应符合设计要求，现场接口的配置合理，不得缩小其有效截面。

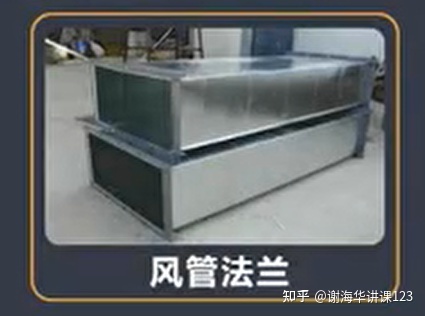

法兰的连接螺栓应均匀拧紧，螺母宜在同一侧，

风管接口的连接应严密牢固，风管法兰垫片厚度不小于3mm，垫片不应凸入管内且不宜突出法兰外，垫片接口交叉长度不小于30mm

风管与砖、混凝土风道的连接接口，应顺着气流方向插入，并采去密封措施，风管穿出屋面应设置防雨装置且不渗漏

外保温风管必须穿越封闭的墙体时，应加设套管，

风管连接应平直，明装风管水平安装时，水平度允许偏差为3‰，偏差总长度不大于20mm,垂直安装时，垂直度允许偏差应为2‰，总偏差长度不大于20mm.

4 部件安装

4.1 成品风阀的安装要求

4.1.1 风管部件及操作机构的安装，应便于操作。

4.1.2 斜插板风阀安装时，阀板应顺气流方向插入。水平安装时，阀片应向上开启。

4.1.3 止回阀、定风量阀的安装方式应正确。

4.1.4 风阀应安装在便于操作及检修的部位，安装后，手动或电动操作装置应灵活可靠，阀板关闭应严密

4.1.5 直径或长边尺寸大于或等于630mm，的防火墙应设置独立支吊架

4.1.6 除尘系统吸入管段的调节阀，宜安装在垂直管段上。（吸附后，靠重力下沉）

4.2 消声装置安装要求

4.2.1 消声器及静压箱安装时，应设置独立的支吊架，固定牢固。

4.2.2 当采用回风箱作为静压箱时，回风口处应设置过滤网

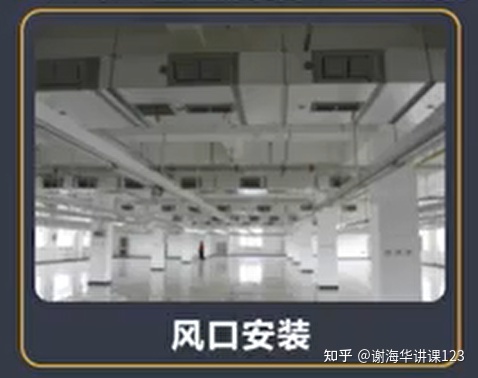

4.3 末端风口安装要求（风管和风口的对比）

4.3.1 风口应平整，不变形，调节灵活，可靠；同一厅室，房间内的相同风口的安装高度应一致，排列整齐，风口与装饰面贴合紧密。

4.3.2 明装无吊顶的风口，安装位置和标高允许偏差为10mm,

4.3.3 风口水平安装，水平度允许偏差为3‰，垂直安装允许偏差为2‰

5 风管制作和安装的检验与试验

批量操作前 强度试验 低压：P=1.5倍的工作P

严密性试验 中压：P=1.2倍的工作P（且≥750Pa）

高压：P=1.2倍的工作P

风格安装后 严密性试验 主要检验风管，部件制作加工后的咬口缝，铆接缝、风管法兰翻边，风管 管 段之间的连接严密性，检验为主，干管为主，检验合格后方可交付下道工 序。
