防爆除尘压差报警器

全自动风压差检测报警器（除尘压差报警器）介绍：

全自动风压差检测报警器（除尘压差报警器）产品应用：

本装置可用于板材加工、家具制造、铸造工业、陶瓷工业、玻璃工业、耐火材料、水泥建材、砂轮制造、化工制品、机械加工等行业的环保除尘报警保护系 统中，实现对除尘系 统的稳定运行提供基础的数据支撑，对除尘系 统运行过程中出现的异常信息进行报警处理，提高了除尘设备的运行效率，保障了除尘系 统的安 全稳定运行，以达到环保除尘目的。

压差报警器有两个压力端，分为高压端(H)和低压端(L)。测量高压端和低压端之间的压差。那么如何确定差压范围呢？首先要考虑被测系 统正常工作时的系 统压力，也可以说是单边压力。其次要确定被测端和参考端压差的值，即压差报警器的范围。如果被测装置的高压端压力必 须高于低压端，那么可以选择单个范围，比如0-1Kpa，0-10Kpa；如果不能判断高压端，可以选择+-1KPa，+-10Kpa，这样两端可以随意连接，测试更方便。

例1:检查过滤器的性能是否符合标 准。过滤器的进口压力为300KPa，过滤器的出口压力小于280KPa时需要更换过滤器。那么，选择差压变送器时，可以根据系 统压力为300KPa，差压范围为20Kpa的参数进行选择。

例2:检测两个高压罐内压力的一 致性。罐内标 准压力为1兆帕，两个罐同时充气，确保两个罐内压差小于1千帕。然后我们可以根据系 统压力1兆帕、差压+-1千帕的参数选择差压变送器的范围。

全自动风压差检测报警器（除尘压差报警器）使用说明：

压差报警器采用进口高性能感压芯片，配合先 进的电路处理和温度补偿技术，能测量气体压差大小。具有灵敏度高、精度高、抗过载能力、抗干扰能力、长 期稳定可 靠等优点。

1.接线说明：

压差报警器内有一个8P接线端子排，如右图，1、2接220V交流电，6、7、8分别为继电器的常闭、常开、公共端。

2.面板说明：

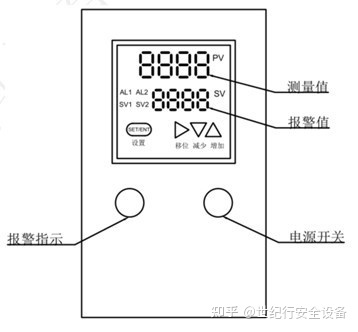

如图，PV显示测量值，SV显示报警值，当测量值大于报警值时压差报警器报警。压差报警器有两路报警输出AL1和AL2。AL1报警时AL1指示灯亮，报警指示灯闪烁并发出蜂鸣声，AL2报警时AL2指示灯亮，继电器动作，继电器接口为8P端子排上右边(6、7、8)三个接线柱。

压差报警器上电默认显示SV1的报警值，SV1和SV2出厂默认值为1500，即压差大于1500PA时报警器报警。按设置键切换显示两路报警值SV1和SV2， 按增加和减少键设置报警值。

3.安装方法：

1.自攻螺钉安装，打开面盖，从4个角的安装孔放入自攻螺钉，固定于墙面、安装板上，再盖回面盖。

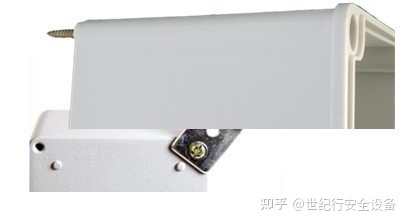

2.挂脚安装，报警器配有4个安装挂脚，可以在壳体底部安装挂脚，然后挂脚用螺钉固定于墙面或安装板上。

4.安装注意事项：

1.接口尺寸：φ8宝塔头，长口为高压接口，短口为低压接口，若接反PV值为负值。

2.测干净气体时可以任意安装，测潮湿、脏气体时接压口必 须垂直于地面安装，避免异物进入接压口。
