烟道测量装置

一、概要

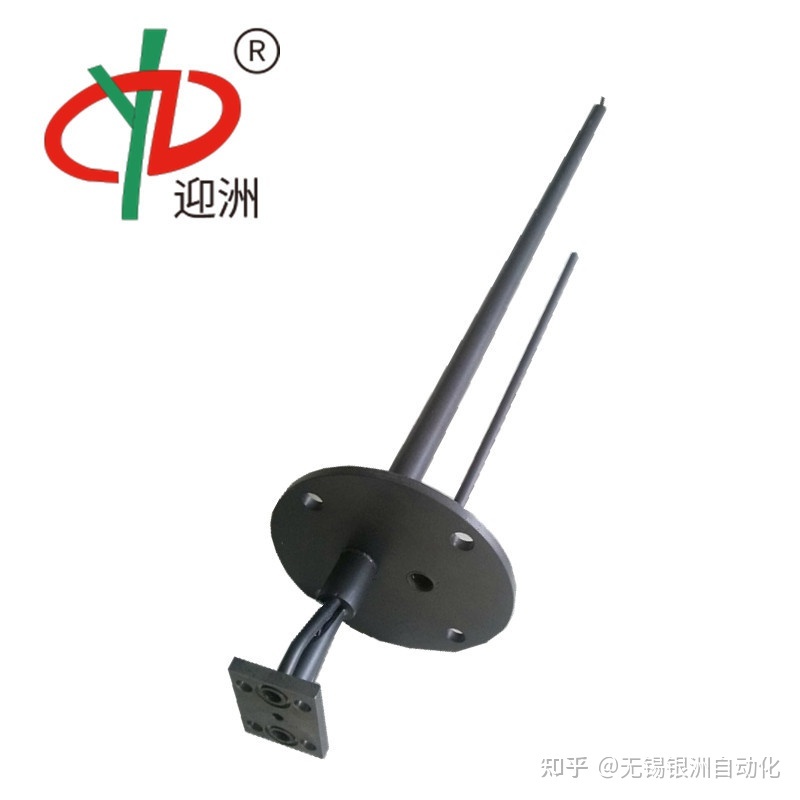

烟道测试仪是根据经典流体力学原理研制而成的测速仪，主要用于电力、化工、造纸等行业。通过测量压差来计算管道内气体流速，从而实现流量测量。

二、原理

皮托管通过两点测量风量，迎风面承受较大的风压，背风面承受较小的压力。这两者之间产生的压差叫做差压。由于差压与风速之间存在线性关系，因此通过测量差压，可得到风速相关信息。相关系数约为0.81-0.86。

三、测量点的正确选择

在断面离来流方向测量的局部构件如弯头、阀门、变径异形管的直径应大于管道直径的4倍。下游局部弯头、变径结构应大于管道直径的2倍。只有通过这两种测量得到的风量，才能保证一个平稳有效的数值。

四、维护

1.管子在使用过程中可能会发生弯曲。使用前检查一遍，明显的挠曲预先调整好，锥头损伤时不能再使用。

2.使用含尘管道后可能会产生灰尘或水蒸气。使用后应用吹气法吹净后的纸盒。或者测试一下使用前的畅通性。内外管使用后应及时清洁，保证长期使用。

3.经常检查小静压孔，不要让杂质堵塞小孔，造成压力不畅。

4.5年的标准皮托管检验周期
