[国产PLC]耐特出产PLC在龙门截断机方案的硬件配置

一、项目介绍

1、项目工艺介绍

在现代工厂中，有时需要将一块薄板或者一块皮革之类的东西切成许多块，而为了保证每次都能切的尽量少浪费材料而且效率高，龙门截断机应运而生，有了截断机可以设置每块料的大小以及下一块布料的距离，切的刀数等等，提高了生产效率，节约材料，因此在下料行业广泛使用。

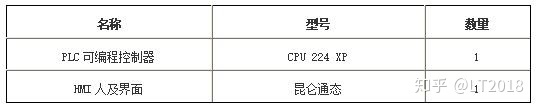

2、项目应用的产品

二、控制系统的构成

1、系统硬件的构成

龙门截断机主要由两部分组成，一部分是截断机，主要由伺服电机、PLC、触摸屏以及气缸、丝杆组成，伺服电机正反转，带动丝杠上的截断冲头部分左右移动，到了指定位置，气缸下降，带动冲头下降，进行切割；第二部分属于送料部分，由一个步进电机和两个气缸组成，气缸上下降，步进电机带动丝杠上的气缸部件，将料夹紧并开始移动，将料送至截断机部分，由截断机进行截断。一个工作流程完成，送料部分接着送料，截断部分接着截断即可。

三、控制方案

在工作初始，工人需要手动将需要切割的皮革等送至截断机部分，切换到自动状态，设置需要切割的刀数、每刀的距离，设置完毕，机器开始工作。切割完毕后，送料部分的步进电机开始工作，将皮革等送至截断机部分，伺服反转，接着切割即可，后面重复此流程即可。
