什么是电缆故障？关于电缆故障你必须知道的16点！

t电缆故障最直接的原因是绝缘的破坏。电缆的许多缺陷可分为接地、短路和断线。下面对电缆进行具体分析，电缆有哪些问题？如果出了什么差错，我们该怎么办？

t1.如何识别线缆故障的类型？

t答：正确识别电缆故障类型是查找故障的第一步，需要出现高阻表（摇摆表）和万用表。 具体过程分为两步：第一步：测量相对接地绝缘电阻和相间绝缘电阻，识别电缆故障相；第二步：检查电缆导线是否断裂。 当测量接地绝缘电阻和相间绝缘电阻时，首先用高电阻计（摆动器）测量A到地、B到地、C到地、AB、BC和CA之间的绝缘电阻。 找出绝缘电阻值不合格相。 如果高电阻表（摇摆表）测量的值为0M欧姆，则使用万用表进行重新测试。 （2）对导线进行连接性试验，检查电缆导线是否断裂时，应将远端的三相导线短路悬挂，用万用表测量近端的三相导线回路电阻。 如果全部为零欧姆，则不存在线芯断开；如果值为零，则一起存在线芯断开。

t2、电缆出现毛病进行检测与定位的程序设计是什么?

tA：为了快速准确地发现电缆故障，需要科学的故障检测和定位程序：

t第一步：判别网络电缆出现毛病问题性质;该过程进行需求高阻计和万用表各一只。

t步骤2: 预置; 粗略测量电缆故障点的间隔，这个过程需要高压电桥、脉冲反射仪或高压波反射仪器(如 s32系统)。

t第三步: 对电缆路径进行定位; 对电缆路径的方向不清晰进行检测，过程中需要对管道进行定位。

t第四步:准确认点；根据预先定位的结果，结合电缆路由，准确确认电缆故障点的位置，最终得到故障点的具体地址，允许误差为0.1m，这个过程需要声磁时差法、阶跃电压法或最小畸变法来确认点表。

t3、电缆出现毛病进行分类?

t答：依据进行电缆出现毛病就是定位的程序设计第一步----判别网络电缆系统毛病问题性质，可依据不同电缆企业产生的方位可以分为以下电缆主绝缘设备毛病和电缆外护套毛病。在电缆主绝缘毛病的基础上，进一步发展分为：低阻接地发生毛病、低阻短路毛病、断线毛病、高阻接地毛病、高阻短路毛病、闪络型毛病、走漏型毛病、间歇型毛病等。

t什么是死接地问题? 死接地问题的解决办法是什么？

t答：当电缆的相间绝缘电阻或相对绝缘电阻在0.00-10.00欧姆之间时，电缆专业人员称之为“死接地故障”，也称为“零电阻接地故障”或“永久接地故障”。 由于死接地故障点的绝缘电阻很低或接近于零，即使脉冲能量和脉冲电压很大，故障点的放电声音也很弱或不能放电，很难准确地识别故障点。

t处理死接地系统毛病的办法是选用一些音频法，包括通过音频绞合法和最小信息扭曲法。即用大功率音频产生器FLG200与电缆进行连接，宣布中国音频数据信号，然后可以运用网络音频接收机FLE10在毛病点邻近准确认点。（1）音频绞合法有效判别的办法是毛病点正上方的信号作用最强，而两边的信号能力较弱，特别是这些毛病点至电缆作为结尾一侧的信号控制很弱。（2）最小成本扭曲法判别的办法是赛巴SebaKMT独有技术技能，在赛巴FLE10接收机的显现器上会影响自动开始显现走漏电流与间隔的曲线，斜率就是最大的两点发展之间存在便是对于电缆死接地毛病点。

t电缆有什么问题？ 如何处理电缆故障？

t主要的绝缘故障是什么？

t答:电缆结构从里到外依次是:线芯、绝缘层、铜屏蔽层、内衬层、铠装层、外护套。电缆的绝缘层和外护套都可能导致绝缘击穿。电缆专业人士将电缆绝缘层(油纸绝缘层或交联绝缘层)击穿称为电缆的主要绝缘问题。

t6、怎么可以依据这些毛病电缆走漏电流值来操控升压电路规模?

t答：电缆有缺陷后，电缆操作单元希望对有缺陷的电缆施加中等脉冲高压。 其中考虑的是，如果所施加的脉冲高压过高，可能会缩短电缆的运行寿命；如果所施加的脉冲高压过低，则不能完全击穿故障点。 因此，选择合适的压力增加尺度是非常重要的。

t为了测量合适的升压刻度，我们需要测量残余绝缘在故障点所能接受的最大电压(残余电压)。具体测试剩余电压，是在绝缘测试时，高压单元电压表指针悬挂，安培表指针突然偏转时施加的最大电压。一般在故障预定位或准确确认点，主张增压比例为残余压力的1.0 -1.5倍。

t7.影响电缆故障波形的因素有哪些？

t答：影响进行电缆出现毛病波形的要素有：

t（1）电缆绝缘数据。 如果是油纸电缆或纯交联聚乙烯数据，故障波形简洁、清晰；如果是聚氯乙烯数据，受添加剂等影响波传播特性差，则故障波形衰减快，故障点反射难以识别；

t(3)电缆故障的绝缘电阻是否小于1000欧姆，当小于1000欧姆时，故障点反射波形清晰;

t(4)脉冲反射仪是否具有比较法功能。比较法脉冲反射仪将好相和坏相的波形一起显示在同一个屏幕下，两个波形的分叉点就是故障点的位置；

t（5）被测电缆企业是否有T接分支网络电缆。如有，则需求有TDR伴侣可以帮忙，在被测主干进行电缆远端或分支通过电缆远端施加TDR伴侣的开断信号，使毛病点发射系统波形与分支电缆远端数据分别表示出来。

t8. 在什么情况下电缆故障不能显示故障波形？

t回答: (1)脉冲反射计在低压脉冲法中遇到故障电阻超过1000欧姆时，电缆故障不会出现故障波; (2)高压波反射法(包括先进的电弧反射法、脉冲电流法、第二脉冲法、多脉冲法、第三脉冲法等)在电缆故障点不能被高压击穿时; (3)高压波反射法高压击穿后发生脉冲反射计采样时间，由于采样时间已处于灭弧阶段，电缆故障不能显示故障波形。

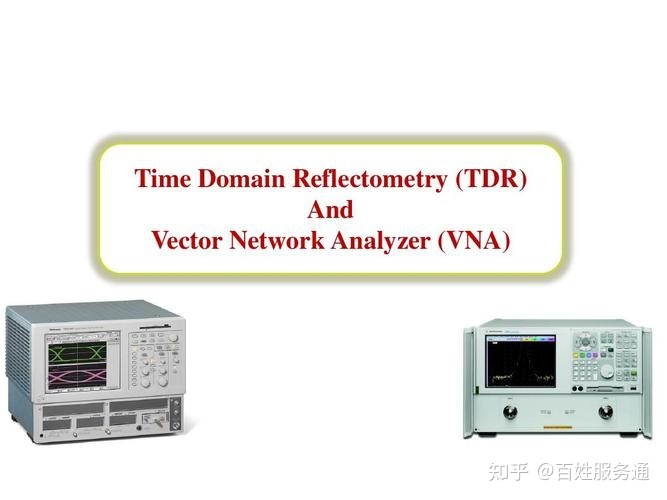

t9.TDR电缆故障定位仪的精度一般标定在1%-0.1%，但为什么TDR通常被称为电缆故障定位仪？

t答：TDR的全称是电缆毛病进行时域信号脉冲产生反射仪（TimeDomainReflector），其仪器功用是通过电缆毛病预定位。不能提供依据TDR的预定位研究成果可以直接影响开挖，仍需求准确认点仪器。首要问题原因是：（1）TDR选用不同时域下的雷达目标反射技术技能，显现的波形是电压幅值随时刻或间隔的联系图。这儿的间隔是电缆的物理时间间隔，而不是社会实践教学途径以及长度。因而TDR毛病定位仪的精度方面虽然标定在1％-0.1％，但这个工作精度是基于被测电缆的物理学习长度，仍需求分析结合被测电缆的实践方式敷设方法途径图，才干能够反映到电缆的大致发展方位。

tTDR故障定位器精度的校准过程如下：在电缆制造厂，用仪表或卷尺测量被测电缆的长度，并根据被测电缆的已知波速校正TDR测量误差。 得到了TDR的精度。 这里的长度是用米或卷尺测量的物理长度。

t10. 影响 tdr 准确性的因素是什么？

t答：影响TDR精度的要素有：（1）波速度V/2是否可以准确;平时生活需求堆集各种信息资料进行电缆的波速度以及经验值;（2）适中的增益;增益系数越大毛病点反射越明显，但一起会带来不同波形发生畸变;增益作用越小，毛病点反射越弱小;（3）设置的量程选择是否具有适中。适宜的量程既不是越小效果越好，也不是越来越大越多越好，而应该与被测电缆线路全长的估计值接近自己并且略大。

t11、TDR波速度的要素有哪些?

t答案: 电磁波从电缆的一端传播到另一端需要一定的时间，电缆长度和传播时间比，称为波速。Tdr 波速因子是电缆绝缘材料。波速只与电缆绝缘介质的数据有关，而与导体的数据和导体的截面积无关。对于由不同导体数据制成的电缆，只要绝缘数据相同，波速就是相同的。

t12.什么样的电缆故障叫外护套故障？

t答：电缆进行结构从内到外依次是：导体线芯、绝缘层、铜屏蔽层、内衬层、铠装层、外护套。电缆的绝缘层和外护套都可能发展产生影响绝缘材料击穿问题毛病，电缆管理专业技术人员把电缆外护套（聚乙烯或聚氯乙烯）产生的接地系统毛病就是称为网络电缆外护套毛病。

t电缆有什么问题？ 如何处理电缆故障？

t13. 影响鞘层缺陷准确识别的因素有哪些？

t答:影响外护套缺陷准确认位置的因素有:

t（1）电缆进行敷设工作办法;直埋电缆最合适中国跨步电压法准确认点;

t在电气化铁道或变电所附近，土壤中杂散电流的干扰较大，因此有必要采用带滤波器的步进电压法的精密点检测器（ESG80）。

t(3)脉动电压的输出电流; 阶跃电压法需要较大的输出电流的脉动电压，在2kv 以下输出电流最好为0-250ma。

t(4)采用逐级电压法准确确定指针式仪表的增益扩展倍数。ESG80可以将土壤中的跨步电压放大12级，6级直接放大，另外6级通过放大器放大。

t14、什么不同叫声磁同步，怎么可以依据声磁传播的时刻差来对电缆出现毛病问题进行准确认位

t答：现场测试时，经常听到故障点放电的声音，但仍然不能准确确定故障点在哪里，通过声磁同步的方法可以处理此类问题。 因为电磁场信号以光速传播，所以从故障点行进到定位传感器的准确位置所需的时间通常为几微秒，并且可以忽略不计。 然而，声音信号传播速度较慢，一般为314m/s，因此可以根据电磁场与精确识别仪器的传感器检测到的声音信号的时间差来区分故障点的距离和接近度，时间差最小的点是故障点。

t在现场施工中，应根据预定位结果确定电缆故障点的近似大小。T16/9精确点探测器传感器应该放置在地面上，磁场信号旋钮应该首先调整，使8-9单元的电磁场条形图，然后调整声音信号旋钮，测量声音和磁同步时间差，例如，2.2 ms 继续沿着电缆路径向近端移动 t16/9精确点仪。如果时差变大(比如说4.5毫秒) ，那么真正的故障点就更接近原始位置。继续沿着电缆路径的远端方向移动 t16/9精度点仪。如果时差也增加(比如说7.8 ms) ，那么真正的故障点必须在初始位置(2.2 ms)。

t15.针对不同的电缆故障，应该选择哪些准确认点？

t答：电缆出现毛病准确认点办法一共有以下三种：

t（1）声磁同步方法，如T16/9时差法，适用于大多数高、低阻电缆故障。

t(2)对于380V 低压电缆接地故障或护套接地故障，适用 esg80等步进电压法;

t(3)音频法，包括音频扭绞法和最小失真法，如FL200不接地故障定位系统，适用于电缆故障相间绝缘电阻或相对绝缘电阻在0.00-10.00欧姆时的不接地(也称零电阻故障)。

t16、铁路系统信号进行电缆出现毛病的预定位及准确认位办法有哪些?

t答：铁路信号电缆的定位方法如下：

t(1) tdr 脉冲反射仪，适用于低电阻接地、低电阻短路或断线故障，如 e15、 d30、小型变频器;

t(2)低压电桥法，适用于高阻接地或短路问题，如5T、KMK70电桥等。

铁路系统信号进行电缆准确认点办法有：

t（1）音频方法，如TR拾取检测器，可以使用拾取检测技能准确地发现0欧姆到100千欧姆的故障。

t(2)信号电缆护套接地故障适用 esg80等步进电压法。(3)声磁同步法，如 t16/9声磁时差法，适用于新型信号电缆工程投产前的高低阻故障识别
