锂离子电池电极制造干燥处理过程
气体在线监测解决方案
深圳市东日瀛能科技有限公司
Shenzhen Skyeaglee Technology C o., Ltd
一、方案概述
在锂离子电池的生产过程中，工艺会使用或产生可燃或有毒的气体。超过这些气体的安全浓度会使您的人员和设备处于危险之中。安装专为锂离子制造应用设计的气体检测装置，保护您的人员和财产安全。
在锂离子电池电极的生产中，NMP被用作溶剂。NMP只会在干燥过程中的高温下蒸发。随着NMP浓度的增加，爆炸的风险也在增加。检测NMP的理想位置是排气管内。通过利用直接插入排气管的设计，NMP的检测将在排气管的中心进行，并且能够承受高温和高浓度。
SK/MIC-600-NMP-JDY系列NMP浓度检测仪专为监测生产锂电池烘干过程的NMP（N-甲基吡咯烷酮）等易燃易爆炸气体。防止区域内高浓度气体的产生而发生爆炸。
NMP浓度检测仪核心采用高精度传感器，可实时测量和显示空间内可燃气体含量变化，寿命长、稳定性好、抗干扰能力强、安装简单方便等优点。同时具有4-20mA、RS485信号输出，采用LCD液晶显示，还可以搭配工厂中的风机、阀门、喷淋系统等设备来使用，通过内部开关量信号实现联动。气体超标即时报警，同时启动/关闭联动设备。有效保障现场人员安全。
二、执行标准
GB3836.1-2010《爆炸性气体环境用电气设备 第一部分：通用要求》
GB3836.2-2010《爆炸性气体环境用电气设备 第二部分：隔爆型“d” 》
GB 3836.15-2000 《爆炸性气体环境用电气设备第 15 部分：危险场所电气安装( 煤矿除外) 》
GBT50493-2019 《石油化工可燃气体和有毒气体检测报警设计标准》
GB12358-2006 《作业场所环境气体检测报警仪通用技术要求》
GBZ/T 223-2009《工作场所有毒气体检测报警装置设置规范》
GBZ 2.1-2007 《工作场所有害因素职业接触限值》
GB 4208-2008 《外壳防护等级（IP 代码）》
三、产品参数
NMP浓度检测仪
| 型号代码 | SK/MIC-600-NMP-JDY |
| 显示方式 | 液晶显示 |
| 类 型 | 工业级在线式防爆型 |
| 外壳材质 | 铝合金（探杆为不锈钢） |
| 红外遥控器 | 支持 |
| 报警点修改 | 支持 |
| 回复出厂设置 | 支持 |
| 输出信号 | ①4-20mA信号：标准的12位精度4-20mA输出芯片，传输距离1000m；②RS485信号：采用标准MODBUS RTU协议，传输距离1200m；③电压信号：0.4-2V,0-5V、0-10V输出，选配（电压输出与电流输出二选一）；④开关量信号：标配1组无源触点继电器，容量220VAC 3A/24VDC 3A。⑤GPRS、4G、WIFI、LORA、ZigBee等无线信号。（选配） |
| 接收设备 | 用户电脑、控制报警器、PLC、DCS、DDC等 |
| 工作方式 | 炉内直插、扩散式 |
| 检测介质 | NMP（1-甲基-2-吡咯烷酮）。可燃有毒有害气体可定制 |
| 检测原理 | 催化燃烧 |
| 检测范围 | 0-100%LEL（可定制） |
| 分 辨 率 | 0.1%LEL（根据量程而定） |
| 检测误差 | ≤±2%F.S |
| 重 复 性 | ≤±1% |
| 线性误差 | ≤±1% |
| 响应时间（T90） | T90≤10S |
| 工作电压 | DC24V（12V～30V） |
| 工作温度 | 显示部分：-20℃～50℃，传感器部分： -40℃～+260℃ |
| 工作湿度 | 0-99%RH（无冷凝） |
| 工作压力 | 106KPa±20KPa |
| 传感器寿命 | 2～3年（根据传感器原理与使用的环境而定） |
| 防爆形式 | 探头变送器及传感器均为隔爆型。 |
| 防爆等级 | E xdIICT6 |
| 防护等级 | IP66 防水溅和短时间雨淋，长时间雨淋需选配防雨罩或选择不带显示的外壳 |
| 连接电缆 | ①4～20mA 选三芯屏蔽电缆，RS485 选四芯，距离超 1000 米（带一台检测仪）时单根线径≥1.5mm， 屏蔽层接大地。②无线传输：可内置LORA、Zigbeg模块，近距离无线传输；可外置GPRS/4G模块，远程数据传输到云平台，可电脑端和手机端查看历史记录，不受距离限制（选配） |
| 报警方式 | 现场声光报警、外置报警器、远程控制器报警、电脑数据采集软件报警等。 |
| 报警设置 | 标准配置两级报警；可设置报警方式：常规高低报警、区间控制报警。 |
| 外形尺寸 | 550mm*205mm*97mm（L*W*H） |
| 电气接口 | 默认 M20X1.5 内螺纹，配3/4NPT转接头 |
| 计 量 证 | 可选，费用客户自付 |
| 附 件 | 包装箱、说明书、合格证、出货单各一份 |
四、外形尺寸
五、直视单元面板

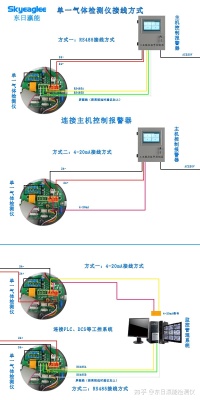

六、电气连接
七、安装注意事项
1）从安全考虑，干燥设备内或排气管道内的气体必须检测高浓度的位置；
2）为了检测气体的高浓度位置，气体检测部的直插部必须具有一定程度的长度；
3）本产品的直插部长度为250mm；
4）可检测干燥设备内或排气管道内的气体的高浓度位置。
