盘点往复泵常见的分类

往复泵的种类很多，一般可按下面几种方式进行分类。

01 按泵的工作机构分

（1）活塞泵：如图1 所示，泵的主要工作部件是活塞，活塞在液缸内做往复运动，通过装在活塞上的防漏密封装置（活塞环）与液缸内壁接触，一般用于压力较低的场合。

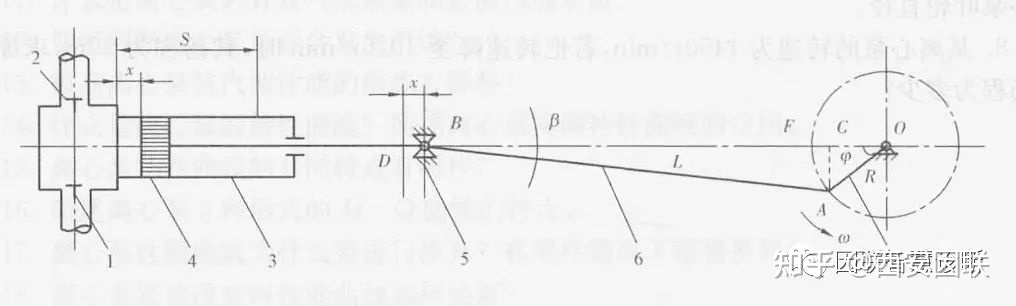

图1 单作用往复泵装置示意图

1—吸入阀；2—排出阀；3—液缸体；4—活塞；5—十字头；6—连杆；7—曲柄

（2）柱塞泵：如图2所示，泵的主要工作部件是柱塞，柱塞在固定防漏填料函中运动，不接触液缸内壁。因其与液缸之间的密封装置在液缸外，所以柱塞泵的维护、检修都比活塞泵简单，且适合于产生较大的压力，用于压力要求比较高的场合。

图2 柱塞泵示意图

（3）隔膜泵：如图 3 所示，主要依靠弹性隔膜片来回鼓动达到吸入和排出液体的目的，适于输送腐蚀性料液或悬浮液，用膜片将柱塞和被输送液体隔开。

图3 隔膜泵示意图

02 按泵的作用方式分

（1）单作用泵：如图4（a）所示，吸入阀和排出阀装在活塞同一侧，活塞往复一次，只有一次吸入过程和一次排出过程，流量很不均匀。

（2）双作用泵：如图4（b）所示，液缸两端都有阀盒，每个阀盒内均有独立的吸入阀和排出阀，这些阀门均通向公共的吸入管和排出管。无论活塞向左或向右运动，在活塞两侧均交替发生吸液过程和排液过程，因而流量比较均匀。

（3）差动泵：如图4（c）所示，吸入阀和排出阀装在活塞一侧，泵的排出或吸入管路与活塞另一侧相通。活塞往复一次，有一次吸入过程和两次排出过程或两次吸入过程和一次排出过程，流量比单作用泵均匀，结构上又比双作用泵少两个阀门。

图4 单作用泵、双作用泵、差动泵示意图

03 按液缸数分

（1）单缸泵：1台泵只有1个液缸。

（2）双缸泵：1台泵有2个液缸。

（3）多缸泵：1台泵有3个以上液缸。

04 按排出压力大小分

（1）低压泵：pd≤4MPa。

（2）中压泵：4MPa<pd<32MPa。

（3）高压泵：32MPa≤pd<100MPa。

（4）超高压泵：pd≥100MPa。

05 按活塞（或柱塞）每分钟往复次数（转速）分

（1）低速泵：n≤80r/min。

（2）中速泵：80r/min<n<250r/min。

（3）高速泵：250r/min≤n<550r/min。

（4）超高速泵：n≥550r/min。

06 按传动端结构特点分

按传动端结构特点分为曲柄连杆机构泵（图1）和凸轮传动泵（图5）等。

图5 凸轮传动泵

07 按驱动方式分

（1）机动泵：电动机或内燃机为原动机，通过曲轴连杆机构带动活塞（柱塞）做往复运动。

（2）直接作用泵：由蒸汽（图6）、压缩空气或液体直接推动活塞做往复运动。

图6 卧式蒸汽泵

（3）手动泵：依靠人力通过杠杆等带动活塞做往复运动。

此外，还可按液缸的布置方案及其相互位置分为卧式泵、立式泵、V形泵、星形泵等，也可以根据使用部门所输送介质的性质或用途进行分类。
