DMF-Z型电磁脉冲阀各种规格外形尺寸表

​​DMF-Z直角式脉冲电磁阀是脉冲袋式除尘器油灰系统的压缩空气的“开关"受脉冲喷吹控制仪输出信号的控制，对滤袋排（室）喷吹清灰。使除尘器的阻力保持在设定的范围之内，以保证除尘器器的处理能力和收尘效率。DMF-Z电磁脉冲阀为直角式阀，其进出口之间的夹角90度，适今于气包与除尘器喷吹管的安装连接。气流通杨，能提供符含耍求的清灰气脉冲。

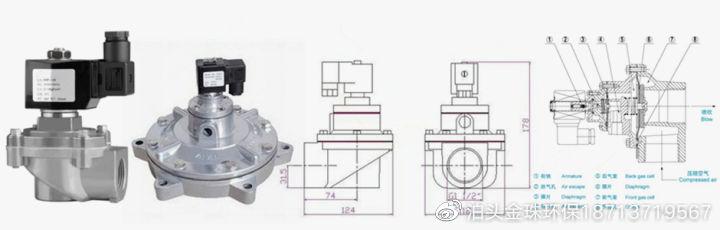

DMF-Z直角式脉冲电磁阀结构图

​

编辑切换为居中

添加图片注释，不超过 140 字（可选）

工作原理

膜片把电磁脉冲阀分为前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室,此少后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于“关闭"状态。脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处理“开启"状态。脉冲喷吹仪电信号消失.电磁脉冲衔铁复位，后气室放气孔关关: ,后气室压力升高是膜片组件紧贴阀输出口，电磁脉冲阀又处理“关闭"状态。

​

编辑

添加图片注释，不超过 140 字（可选）

部内接构图

工作压力：0.2MPA－0.8MPA

工作介质：清洁空气

电压：AC220V/230/240V/110/24V 50/60HZ 33VA

DC24V/12V 30W

环境温度：0-65℃

膜片寿命：喷吹100万次或三年

材质

阀体：铝合金

先导组件：IJ117等材料

膜片：丁晴膜片

弹簧：302不锈钢

紧固件：304

​

DMF-Z电磁脉冲阀型号规格表

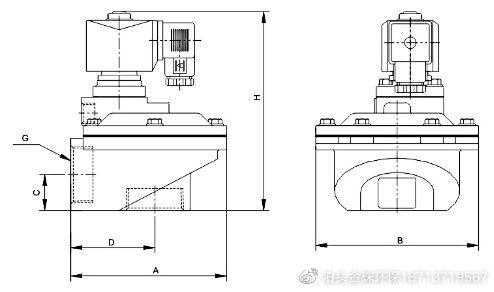

DMF-Z型电磁脉冲阀各种规格外形尺寸表 （mm）

​​​​
