喷漆房催化燃烧设备处理工艺流程

喷漆房催化燃烧设备处理工艺流程

根据行业要求及减少用户投资成本、运行维护费用，拟采用湿法除尘、干式过滤、活性炭吸附、催化燃烧脱附的方式对喷漆房污染综合治理，其中吸附浓缩-催化燃烧法工艺流程图如下：

图1喷漆废气处理工艺流程图

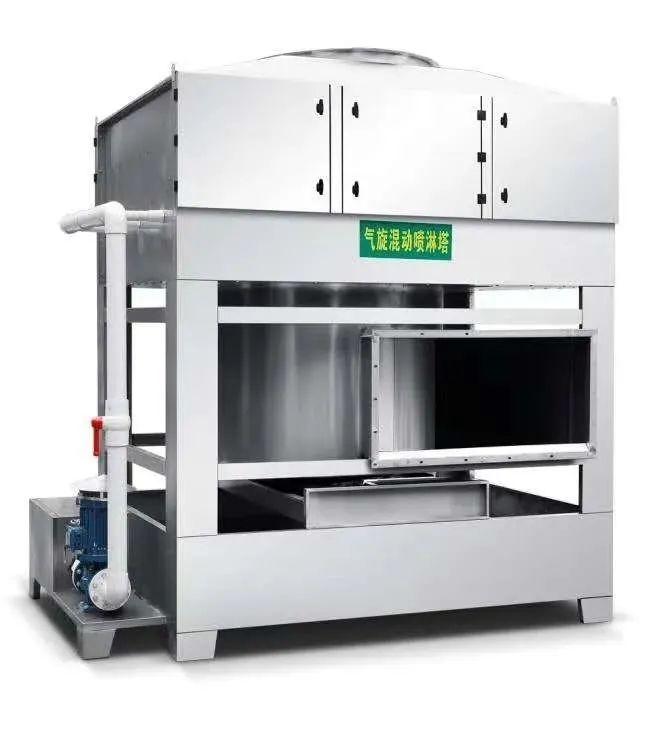

本处理装置工艺采用湿法除尘+干式过滤＋吸附＋催化净化装置，工作方式为：一个湿式除尘塔+干式过滤器＋若干个吸附床，经过除尘过滤去除漆雾后，有机废气进入吸附床中进行吸附工作，净化后的气体由风机排入排气筒达标排放。日常工作时吸附床中一个进行脱附再生工作，其余进行吸附工作。脱附时启动催化燃烧器中的电预热器，待温度达到起燃温度时，由脱附风机和补冷风机补入系统中的冷风，经混合后调到适当温度（140℃，其中废气中有机成分沸点：甲苯110.6℃，二甲苯138-144℃）后送入吸附床进行脱附操作，吹脱出的高浓度有机废气（可浓缩10-20倍）与燃烧后的热废气在热交换器中进行热交换得到预热后送入燃烧室，在燃烧室中升到起燃温度后由催化剂将有机物氧化分解为无害的CO2和H2O。燃烧后的废气经脱附出的气体热交换温度降低至180-200℃后用于脱附，多余废气排入排气筒。

由多个吸附床轮流进行吸附和脱附再生，吸附与脱附之间切换，连续运行（工作时间可根据企业生产情况调节）。本工程设计废气浓度100ppm，浓缩后有机废气浓度可达到5000mg/m3以上，在燃烧器启动通过电加热升温至起燃温度后，可维持自燃。

气体进口处设一直排口，装有电动阀门控制，在设备不工作时，直排口始终打开，当吸附装置风机出现故障时，直排阀门自动打开，进行检修作业。脱附再生采用催化净化装置，装置进出口均安装阻火器，整个系统采用PLC 控制。

有机废气催化燃烧设备处理工业有机废气是20世纪40年代末出现的技术。从1949年美国研制出上首套有机废气催化燃烧装置到现在，这项技术已广泛地应用于油漆、橡胶加工、塑料加工、树脂加工、皮革加工、食品业和铸造业等部门，也用于汽车废气净化等方面。

中国在1973年开始催化燃烧处理法用于治理漆包线烘干炉排出的有机废气,随后又在绝缘材料、印刷工业等方面进行了研究,使催化燃烧设备进行广泛的应用。

有机废气催化燃烧设备主要用于涂装、印刷、机电、家电、制鞋、塑料及各种化工车间里挥发或泄漏出的有害有机废气的净化及臭味的，适用于较低浓度燃烧或催化燃烧和吸附回收处理的有机废气，尤其对大风量的处理场合，均可获得满意的经济效益和社会效益。

不宜采用直接有机废气催化燃烧设备是指在催化剂的作用下，使有机废气中的碳氢化合物在温度较低的条件下迅速氧化成水和二氧化碳，达到治理的目的。

有机废气催化燃烧设备功能特点

1、活性高。催化剂的活性好坏直接影响催化燃烧的化学转化率。而转化率不仅与催化活性材料自身的活性有关，而且与催化载体的物理形状有着直接关系。所以，在选择适应的催化活性材料的同时，还必须考虑催化载体的物理形状，保证催化剂有较高的活性，达到催化燃烧净化的目的。

2、热稳定性好。由于废气的温度随时变化，如果催化剂不能适应一定范围内的温度变化，催化剂的性能就会下降，净化效率就会降低。因此，催化剂必须具备适应一定范围内的温度变化。

3、强度高。在催化燃烧过程中，催化剂往往会因高温、振动和气流等因素的作用，使催化剂产生破裂和磨损，破裂和磨损会造成催化剂的活性降低，增加催化剂床层的压降，影响净化效果。

4、寿命长。催化活性材料大都比较昂贵，所以，设计时选用催化剂时应尽量使用寿命较长的催化剂。

催化燃烧设备的催化炉是怎样进行废气催化燃烧的？

催化燃烧再生装置活性炭进行脱附时，首先打开防爆阀同时启动脱附风机对催化剂进行15分钟的吹扫，然后防爆阀和脱附风机关闭，3组加热管开始分阶段加热，间隔2分钟开启一组，当催化燃烧装置温度加热到200摄氏度时，脱附风机打开，将热空气向吸附箱吹送，热空气首先输送到混流箱，进行空气中和，但热空气在混流箱内温度达到特定温度时，空气通过下端的输送管输送到活性炭的吸附室内，对活性炭进行脱附，活性炭室内温度慢慢升高，活性炭内有机废气分解出来，通过上面的管道回到催化装置内。与催化剂反应生成CO2和H2O，同时产生大量的热量。这时候加热管会根据室内温度自动调节关闭一组或几组加热管，节约能源，催化剂表面都有陶瓷蓄热体，能有效的锁住热量，降低能耗。
