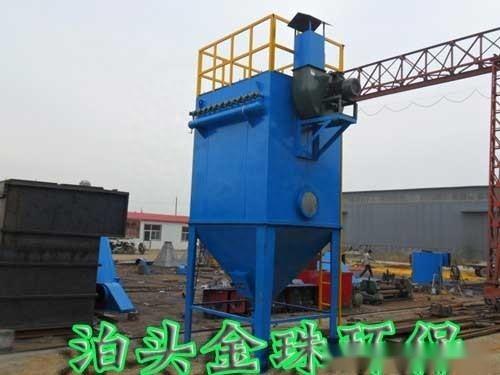

布袋除尘器安装示意图

布袋除尘器安装示意图

制作良好的布袋收尘器要过到最终完好的使用效果，还必须要有良好的安装质量。

1)袋式除尘器基础柱距划线

①支架（柱）的中心定位借助两台经纬仪，从纵、横两方向同时测定各柱的垂直度。

②在柱脚中心线确定后，将视点移到柱顶，确认其偏差是否在允许范围。若偏差较大，可在柱脚底板下面设置垫板调正，直到满足技术要求为止。

③在基础上划定中心线时，首先要划出主要中心线，即纵、横向十字中心线。两线严格垂直，并用油漆在基础上作出明显标记。然后再根据它来标定其他（如地脚螺栓孔等）中心线。

2)支架（柱）及框架安装。在各项检验合格后，紧固安装螺栓，进行框架和底板的焊接。焊接后须清除焊渣。

3)固定支座和活动支座安装（净化高温烟气而且规模较大的袋式除尘器往住需要活动支座）。

4)中箱体底部圈梁安装；

5)袋式除尘器灰斗安装：

①根据体积的大小，灰斗通常分解分为两部分或三部分，按编号依次安装。

②吊装前，在灰斗内的纵向、横向加临时支撑，以免吊装时变形。

③灰斗也常分解为壁板件，须先将壁板预组装后再吊装。

④板件起吊时应采取措施，避免吊点不合理而导致变形。

⑤安装就位的灰斗中心线偏差符合要求后进行焊接。焊接时应有防变形措施。

6)中箱体立柱、顶部圈梁、横向支撑安装。

7)中箱体侧板及进、出口风道、气流分布装置等安装。

8)上箱体安装。

9)清灰装置安装。

10)楼梯、平台及栏杆安装。

11)袋式除尘器烟道安装。

12)对安装完成的烟道和除尘器进行彻底清扫。

13)卸灰装置安装。

14)除尘布袋及滤袋框架安装。

15)压缩气体供应系统安装。

16)喷雾系统及预喷粉装置安装。

17)电气和自控系统安装。

18)保温和外饰安装。

布袋除尘器安装注意事项

1、滤袋安装之前，必须清除风室、花板上的杂物，然后清除箱体、灰斗内所有安装遗留物，如吊耳、工具、小零件、焊条、焊渣等。

2、除对土建基础尺寸进行校对外，还要对基础质量进行检查，合格后再进行安装。

3、袋式除尘器的灰斗、箱体、风室各部分及各部分之间连接处要有良好的密封性能，各部分组装后采用煤油渗透法进行检验。

4、喷吹系统管路及各组件连接处应做气密性试验，不得有漏气现象。

5、清点各个零部件时必须要有清单，按清单一一清点生产零部件，确认是否少了哪些零部件，将所少的部件列成清单与公司联系以便尽快使安装所需部件完整，配备完全。

6、检查各个零部件的质量是否合格，有无变形和锈蚀，若不合格应进行修整或更换。外购件必须有质量合格证和无明显外观损坏，方可进行装配。

7、彩板和镀锌板的安装必须先下后上、先内后外施工原则，防止雨水进入保温区域，同时外形要美观。

2.调试：

a.调试前的准备工作

1.1清除除尘器箱体、排灰阀内的杂物，检查各传动零部件是否灵活并注入相应的润滑油；

1.2将电磁阀从进气口至排气口按顺序编号，并与控制柜相应接头连接；

1.3检查电路控制系统接线是否正确，电器元件是否可靠；

1.4特别注意检查气缸、电磁阀安装是否正确；

1.5检查气源供气情况，并用压缩空气清扫气体管路系统。

1.6检查滤袋及袋笼是否安装正确。滤袋涨圈必须紧密贴合花板孔，袋笼垂直插入滤袋内。

b.试车
