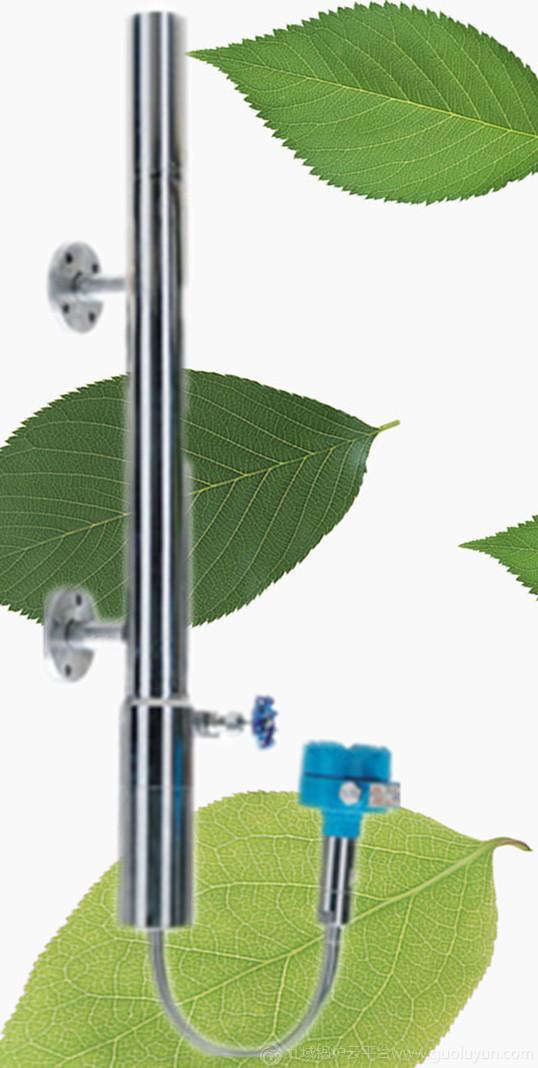

CR-6032锅炉液位计(国家创新基金支持项目)

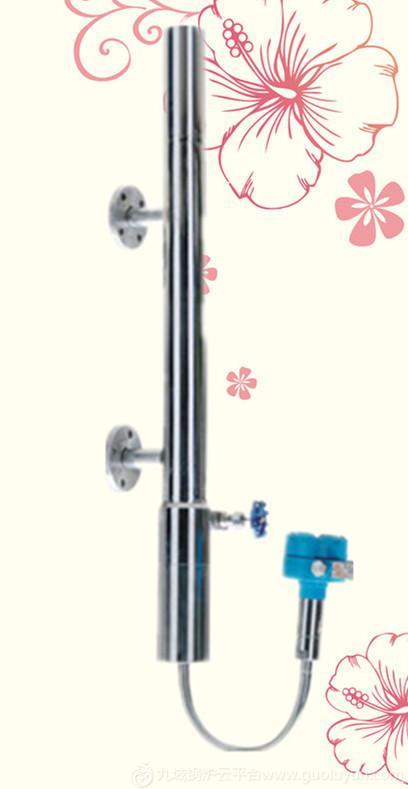

CR-6032智能锅炉液位计(普及型)
简介 CR-6031/2系列智能锅炉汽包液位计,是基于电容测量原理的液位计。 它采用断层扫描技术,通过测量分析桶内的液态,气态介质的介电常数,补 偿温度、压力等变化带来的影响。经过微处理器运算处理后输出符合工业标 准的4-20mA电流信号,也可输出RS485数字信号供给使用。 液位计在运行过程中实时动态补偿,将温度、压力变化等因素减少到最 小,长期稳定性好,是一款全工况,高性价比的汽包液位计。
技术特点:
1、两线制电流环;
2、具有全工况条件( 锅炉启、停、排污、工况等)下液位准确连续测控功能;
3、采取断层扫描技术,能够对液态、汽态介质的介电常数变化连续测量补偿;
4、长期稳定性好;
5、经C E 认证的良好的电磁兼容特性;
6、耐高温、高压、长寿命;
7、操作软件为中文操作环境, 轻松整定;
技术指标
●工作电压: 最大:28V 最小:20V
●电 流 环:两线制4.00mA ~ 20.00mA(±0.5%)
●防爆等级:ExiaIICT6 (-40℃~70℃) ExiaIICT1-5 (-40℃~85℃)
●防爆参数:Ui=30V,Ii=100mA ,Pi=0.75W Ci=100pF,Li=10uH
●工作压力:6.5MPa max
●测量范围:1500mm
●线性偏差:±(1+0.4%FS) mm
●测量周期:0.5秒
●环境温度:-40℃~65℃ (ExiaIICT1-T5)
●介质温度:400℃ max.
●防护等级: IP65 安装注意事项 当汽包液位计已经安装到位, 此时气阀、液阀、排污阀都处在关闭状态。
请依照以下步骤操作:
1、缓慢打开液阀, 仔细观察测量筒、焊缝、法兰有无“ 跑、冒、滴、漏” 现象。
2、液位计预热2 0分钟
3、缓慢打开气阀。
4、检查输出4 - 2 0 m A电流信号是否处于正常范围内.
5、根据需要打开排污阀,排出测量筒内的冷水、污物, 以加速循环, 改善测量。
6、待液位计正常工作后, 可对测量筒体做保温处理, 这样有利于提高测量精度。
