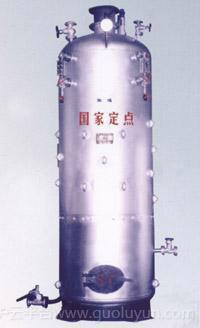

立式燃气锅炉CSHS0，7[85-65]

LSS型燃油（气）蒸汽锅炉为立式快装内燃弯水管蒸汽锅炉。燃料由外界气源进入燃烧器通过自动调节、自动点火功能产生高温火焰，由炉胆顶部进入炉胆内的密排水管内侧，在炉胆下部向折180°进入炉胆与密排水管的夹层间，然后由炉胆下部烟道口折180°进入筒体与包装层之间的肋片层，烟气在肋片间传热后由上部烟道口离开锅炉到囱排入大气。锅炉配置技术性能良好燃烧器，采用了燃烧自动比例调节，给水自动调节，程序启停，全自动运行等先进技术，并具有高低水位报警和极低水位、超高汽压、熄火等自动保护功能。该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。

【 LSS系列立式燃油/气蒸汽锅炉—安装使用说明书 】
一.结构简介：
LSS型燃油燃气锅炉为立式快装内燃弯水管锅炉。燃料由外界气源进入燃烧器通过自动调节、自动点火功能产生高温火焰，由炉胆顶部进入炉胆内的密排水管内侧，在炉胆下部向折180°进入炉胆与密排水管的夹层间，然后由炉胆下部烟道口折180°进入筒体与包装层之间的肋片层，烟气在肋片间传热后由上部烟道口离开锅炉到囱排入大气。锅炉配置技术性能良好燃烧器，采用了燃烧自动比例调节，给水自动调节，程序启停，全自动运行等先进技术，并具有高低水位报警和极低水位、超高汽压、熄火等自动保护功能。该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。
二、产品出厂简况：
该锅炉为整装出厂。燃烧机、自动控制台、水泵、阀门、仪表、烟风道接管等，按图纸配套出厂或按合同规定出厂。按出厂技术文件清单提供随机技术文件两份。
三.控制系统说明：
该燃气锅炉，采用技术性能良好的全自动燃烧器作为主要燃烧设备，该燃烧器的燃烧程序由较先进的燃烧程序控制器控制，能实现锅炉正常燃烧所必需的各种功能，能在正常状态、事故状态及非常情况下，自动实施保护性停炉，配以相应的水位控制器、压力调节器，实现高低水位指示、超压指示、调节，保证水位在正常范围内波动，蒸汽压力在允许压力波动范围内，在水位极低，超压时实现保护性停止指示。
1.基本操作：
接通电源，按“启动”键，控制器打开，蜂鸣器声响，数码显示窗显示蒸汽压力。
按“启动”键，运行指示灯亮，控制器按所选控制要求进行工作
按“停止”键，运行指示灯熄灭，控制器停止运行。
2.设定操作：
按“设定”键，设定指示灯亮，指示进入设定状态，同时设定值指示灯亮，按“+”、“-”键可进行修改。
⑴现在时间：
当前时间，使用24小时制，此项设置修改时立即生效。
启动时间：当现在时间达到启动时间时锅炉进入运行状态。
停止时间当现在时间达到停止时间时锅炉停止运行。
3.主要控制参数：
⑴.压力控制：
①压力调节器调整为0.71MPa.
②压力调节器调整为0.72MPa.
⑵.水位控制：
①水位控制器SZB-IV(电极式水位报警器)
a.正常水位上+30mm时，水泵控制开关触点断开，水泵停止工作。
b.正常水位下-30mm时，水泵控制开关触点接触，水泵开始工作。
c.正常水位上＋50mm时，第一组电磁铁高水位触点结合输出极高水位报警信号。
d.正常水位下-50mm时，第二组电磁铁低水位触点结合输出极低水位报警信号。
⑶.点火控制：
燃烧程序控制器提供一组独立的启停控制触点。可配制各种燃烧器，启停控制继电器回路串有一个10A的保险丝，启停控制继电器可接燃烧器的启停控制端，也可直接控制燃烧器的电源。
⑷排烟温度控制
① 热电偶测量范围调整为160～250℃。
4.报警信号状况：
①正常水位上+50mm时，有黄色指示灯亮，指示高水位状态。
②正常水位下-50mm时，有红色指示灯亮，并有电铃声响指示低水位报警，并开始实施水泵启动程序。
③正常压力0.7MPa以上时，有红色指示灯亮，指示超过0.71MPa压力并实施一级(小火)火力状态，
④压力超过0.72MPa时，输出电铃声响报警，切断燃烧器的电源，并实施紧急停炉。
⑤当燃烧器的工作因各种故障不能正常工作时，输出失灵报警，红色指示灯亮，并有电铃声响。
⑥当排烟温度高于250℃时，有蓝色指示灯亮，伴有电铃声响,指示排烟温度超过允许值，应立即采取措施，使排烟温度降低到允许值。
