河北天然气锅炉低氮燃烧尾气氮氧化物在线分析监测系统

低氮燃气锅炉尾气氮氧化物分析仪厂家直营

深圳市安帕尔科技有限公司根据从事大气环境监测设备10年的研发、生产、经验特推出APEG-TWQ-DL型氮氧化物尾气分析仪，该仪器应环保要求可同时监测NOx、O2、温度、压力、流速等参数；并在当地存储数据一年以上，同时可按照标准协议上传数据至当地环保局。实现对小型锅炉、低氮燃烧器等相关设备的24小时实时监测，广泛应用于石油、化工、印刷、橡胶制品、塑料、医药、电子、工业涂装等行业。（一八八贰叁捌叁8025）

一、研发背景

为贯彻落实打赢蓝天保卫战部署，深化燃煤燃气锅炉治理2018年6月河北省气领办印发《关于开展燃气锅炉氮氧化物治理工作的通知》，同时2019年3月省领气办又下发了《河北省大气污染防治工作领导小组办公室关于做好2019年燃煤锅炉治理工作的通知》该号文件就全省治理任务，改造技术要求和验收材料目录，提出了明确要求，河北省十一个地市，如邯郸、邢台、石家庄、保定、衡水、沧州、唐山、秦皇岛、承德、张家口等都要求在2019年10月底前完成改造！

二、项目改造目标

一是35蒸吨/小时以上燃煤锅炉完成超低排放改造和有色烟羽治理，除层燃炉、抛煤机炉供暖锅炉氮氧化物达到80mg/m3以外，其他烟尘、二氧化硫和氮氧化物分别达到10mg/m3、35mg/m3、50mg/m3。

二是燃气锅炉完成低氮燃烧改造，烟尘、二氧化硫和氮氧化物分别达到5mg/m3、10mg/m3、30mg/m3。改造前执行标准为20mg/m3、50mg/m3、150mg/m3。

三、产品概述

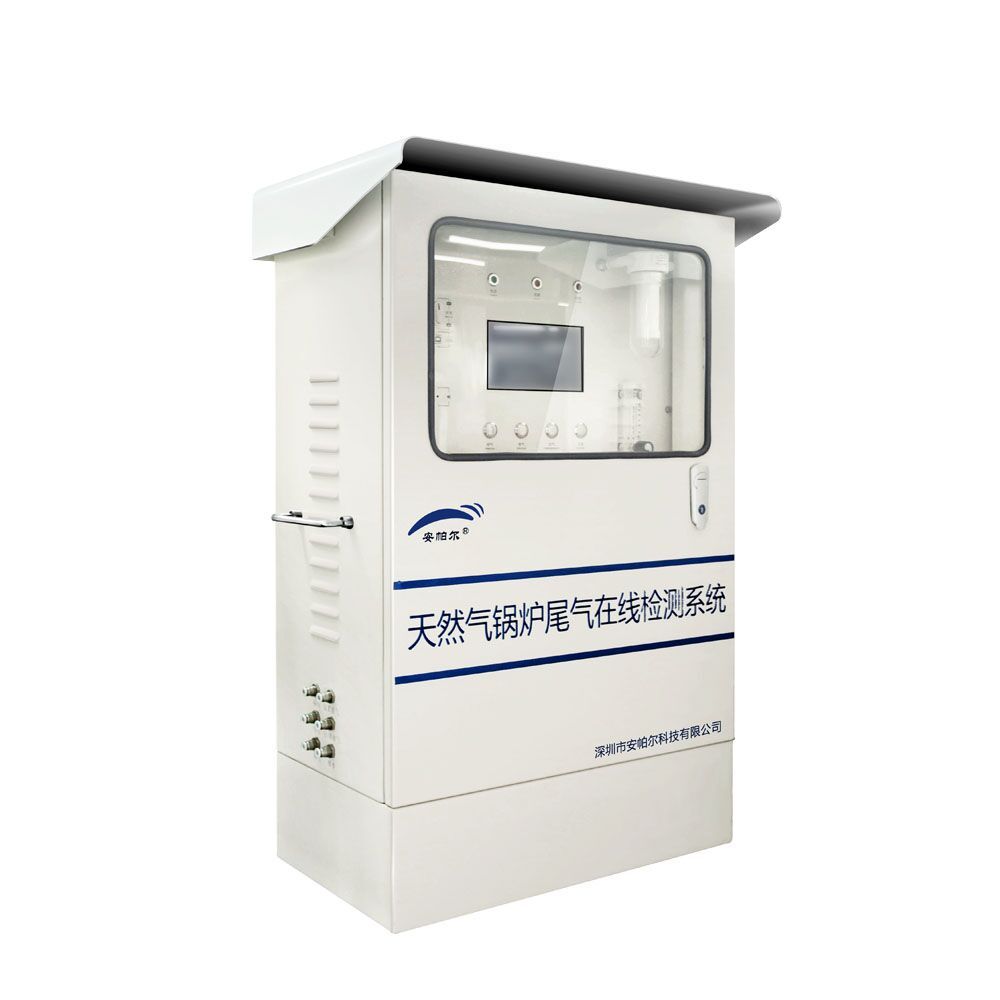

APEG-TWQ-DL型氮氧化物尾气分析仪是一款专门针对天然气锅炉尾气、低氮燃烧器等产生的尾气中氮氧化物浓度实时在线监测的环保产品，并且可以根据客户现场环境要求配置氧气、一氧化碳、二氧化碳等多个参数同时监测分析。该锅炉尾气分析仪由主机、烟气采样系统、气体传输系统、预处理系统、烟气分析子系统等组成。

3.1 工作流程：

一、烟气经过烟气采样器、气体传输管线、预处理系统，进入分析仪进行分析。

二、预处理系统对烟气进行冷凝，去除烟气中的水分和腐蚀性气体。

三、分析仪测量计算烟气污染物中NOx浓度的同时可计算排放速率和排放量。

四、显示和记录各种数据和参数，形成相关图表，并通过数据、图文等方式传输至管理部门等功能。

3.2 配置清单

1.采样探头

2.伴热管线

3.温压流一体机（选配）

4.预处理装置；含降温、除湿、过滤装置

5.氮氧化物气体分析仪

6.SO2、O2气体分析仪（选配）

7.数据采集和管理软件

8.显示和存储系统

3.2、技术参数

测量原理：电化学（可选配紫外差分光谱模块）；

测量气体：NO、NO2、O2（可增加其他气体）

测量范围：NO、NO2——0-100mg/m3（量程可定制）；

O2——0-25%；

测量精度：±3%FS；

分 辨 率：NO、NO2（0.1mg/m3）；O2（0.1%）；

零点漂移：±2%FS/6h

储存容量：8G，有效数据存储远大于1年；

预热时间：30min；

电压影响：≤1%；

绝缘电阻：≥20 MW；

绝缘强度：无电弧和击穿等异常现象；

显示窗口：8寸高清晰真彩数字屏，分辨率为800x480；

通讯接口：RS485信号（连接DTU、数采仪、个人电脑）、4路4-20mA模拟输出（上位机，PLC等）、GPRS无线传输（对接环保局，选配）；

外型尺寸：主机：800mm * 560mm * 450mm；

四、技术特点

1、采用进口电化学传感器，精度高，响应速度快，重复性好；

2、分析过程不需化学试剂，不产生二次污染，是一个无损的分析过程。

3、 三级预处理装置：冷凝、除尘、干燥

4、具有温湿度补偿算法，有效消除温湿度变化干扰

5、具有一氧化氮、二氧化氮、氧气等相互干扰补偿

6、采用泵吸式采样，具有零点自动标准功能，消除系统长期运行产生的漂移

7、7寸工业级触摸屏显示，具有历史数据存储和查询功能

8、仪器具有：4-20mA/RS485信号输出，以太网输出，继电器输出等功能；

9、提供现场数据查询、报表统计、数据打印等功能，直观显示气体浓度、类型、单位、工作状态等；数据存储时间大于一年，并有拷贝功能（USB）。

主界面

五、注意事项

1、严禁带电打开箱盖作业；

2、为保障其使用寿命，仪器尽量不要安装在高温、高湿、高尘的环境中；

3、建议3-6个月进行一次检测维护保养；

4、安装、调试、设置等操作必须由经过培训的专业人员进行；

5、长期不使用的仪器，先通电预热能使其更好工作；
