过滤式脉冲布袋除尘器

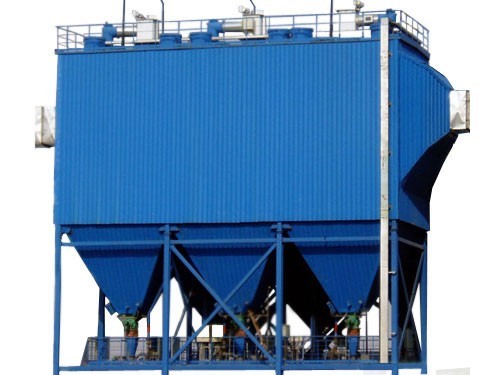

锅炉脉冲袋式布袋除尘器由灰斗、上箱、中箱、布袋、清灰吹灰装置等组成。运行时，高温烟气从灰斗的进气口流入灰斗。由于重力沉降，粗尘粒直接落入灰斗底部，起到预集尘的作用。

同时气流速度变慢，轻微的灰尘随着气流转折向上进入中间箱体。灰尘被高温滤袋过滤堵塞，沉积在滤袋的外表面。

　　过滤后的气体通过滤袋进入上箱体至出风口，通过引风机排入大气。滤袋外壁堆积的灰尘越来越多。

当达到设定时间时，脉冲控制器每隔一段时间触发脉冲电磁阀的开启，使压缩空气袋中的压缩空气通过吹风管对每排滤袋进行脉冲吹风除尘，使滤袋迅速膨胀，瞬间抖落滤袋外壁堆积的灰尘，从滤袋上剥离下来的灰尘沉降到灰斗中，通过排灰闸阀排出。

　　性能特征:1.向下进气口的使用对含尘气体起到了预集尘的作用，防止含尘气体直接冲刷滤袋，降低含尘气体的粉尘浓度，延长滤袋和脉冲电磁阀的使用寿命。2.除尘器的密封材料都是由材料制成的。　3.清灰喷管为细长型，使脉冲电磁阀远离高温烟气，避免脉冲电磁阀阀板在高温下损坏。4.滤袋的袋口采用弹性膨胀环，密封性能好，牢固。　5.滤袋骨架为圆形，减少了滤袋与骨架之间的摩擦，延长了滤袋的使用寿命，便于卸袋。　6.采用上袋抽吸法。换包时，打开顶盖门，拉出骨架后即可换包，改善了换包的操作条件。7.除尘控制采用定时控制。根据设定的时间，每隔一个除尘周期，每排滤袋将依次清洗一次。袋式除尘器的运行状态可以通过系统压差、进气温度、主风机电机的电压和电流及其变化来判断。也就是说，根据这些测量值，可以知道以下情况:(1)滤袋是否堵塞；　⑵滤袋除尘是否正常；　(3)风量是否变化；　(4)除尘设备是否有积灰现象；　⑸除尘过程中是否有漏尘现象；　【6】滤袋是否发生粉尘硬化；一次清灰机构是否失效；⑻风扇的转速是否改变；⑼滤袋是否损坏或脱落；

　　第二种是由运行问题和维护引起的:主要原因是滤袋清洗不良、滤袋堵塞和进气分布不均匀，简要如下:

　　(1)清洁装置调节不良:

　　检查压缩空气的质量是否含有油和水；

　　检查供气管道是否通畅；

　　检查脉冲电磁阀工作是否正常，紧固螺栓是否松动，膜片是否损坏，电磁线圈是否松动，阀芯是否卡住。

　　顺序控制器的设置是否符合要求及变化；

　　喷射支管和文丘里管安装是否准确。
