郑州713家属院平层集中供暖、壁挂炉双系统地暖设计、材料、施工案例详解（建议收藏）

如果说案例不说项目介绍，那就有点耍流氓。在设计前需了解客户的实际需求，才能做出适合用户的方案。

用户在新疆常年外地工作，大哥非常爱研究，对无线电也非常精通，装修期间自己看书学习装修设计和智能化以及音响的布置，灯光设计等。

小区为老小区，后期市政工作改造，做了外墙外保温，但是屋顶没有改造，由于是顶层，到了夏季屋顶高温一直深深困扰他，为此我们也为他做了屋顶的保温隔热处理，再减少夏季屋顶热辐射的同时，提高其舒适度，也能降低制冷制热的能耗。

小区自带集中供暖，由于长期身在外地，集中供暖对他来说并不是很划算，每年回来可能也就是过年期间，家里也有一台之前的壁挂炉，要求双系统都能使用并且做以切换。互不影响。。
飞机到家前，希望可以通过手机WIFI控制，提前打开地暖，希望到家有温暖的感觉。家里采用小米智能，不想装太多的APP控制。柜子下面要求也做保温，减少向下传递的热损失。地面材质为瓷砖，不喜欢木地板。

户型如下：

房间为东户，在设计图纸时，考虑红框所画位置有窗户玻璃，考虑室温温度的均匀性，防止窗户的冷辐射造成人站在范围半米内的温差，设计地暖时应加密此区域的盘管密度，增加散热量抵消冷辐射。

考虑分水器后期的维护及使用方便，布管居中，分水器位置安装在餐厅的酒柜中，分水器管道主路线如下：

在设计布置管道时，不建议使用竖向布置，更推荐横向布置。

原因是当管道在外区需要更多的热量时，我们可以通过管道加密，其次增加流量的方法提高散热量，如果管道跨度较大，会造成内区的温度也会提高，不利于调节。

设计图纸如下：

根据郑州的气象参数及地面材质的导热系数设计

设计完成后检查参数，水温在38.5℃时，即可满足各个房间温度20℃需求。

我们也可以通过计算，得出每个房间所需的流量、分水器的总需求流量及分水器的压降，

在设计规范中分水器压降不宜大于30KPA，而我们设计完的阻力仅有3kPA，也就是0.3米扬程。

也就说在同样的水泵下，我们可以获得更多的流量，反向推，在同样的流量下，我们不需要很大的水泵。也达到了节能的目的。

在此，放一些施工详图给各位知友参考，这些画这些详图并不难，难得是做，是否真的按这些施工标准去做才是考量一个商家的根本。

施工采暖的准备与选择：

1、保温板

厚度：1.6cm、1.8cm、2.0cm、3cm，厚度不同价格不同
原材料：回收料、全新材料

本案例采用淮北三友3cm后全新原材料XPS挤塑板（目前河南地区常用的就是三友衡盛、新乡英姿）

2、反射膜

分为3C、4C、5C，3C指的是铝层厚度，例如3C=0.03毫米厚，数值越大，反射膜厚度越厚（不存在纯铝反射膜一说）
其次无纺布的反射膜分为：30g、50g、70g、指一平方的无纺布的重量。

本案例均采用5C镜面加厚反射膜

3、地暖卡钉

分为：全新塑料、回收塑料

主要表现在强度不同，目前河南市场上专业做卡钉的就是 金明

4、地暖管道

从PE-RT、PE-XA/B/C、再到铝塑管，如果你是闭式系统，独立采暖，一定要使用阻氧管道。如果是集中供暖，阻氧就无关紧要，水温如果较高，建议选择PE-X的交联管道。
同时也根据自己的预算，独立采暖水温较低，PE-RT的管道也够用，预算宽裕，品质想好点，可以用PE-X管。

本案中采用德国瑞好红色三层阻氧PE-XA管道，管径20*2.0壁厚。

进口管道的溢价确实偏高，所以采用的国产瑞好苏州独资工厂生产的。

对于管道，欧洲的生产基地只有那么几个，分别为欧博诺、瑞好、玻玛、HAKA、哈文（被玻玛收购）。欢迎大佬补充

至于其他的品牌的PE-X管道，其中哈文和HAKA为贴牌大户。

5、分集水器

分水器分为黄铜分集水器，黄铜又被分为：58-3、59-1、61-7 其主要标识铜含量的不同，性能不同，价格有有差异。
其次还有不锈钢分集水器、塑料高分子分集水器。
按调节方式又分为球阀式、手动比例式、流量计调节。
阀芯不同品牌也有区别，例如有橡胶的、有塑料的。

本案采用了国产品牌，不锈钢流量计分集水器，流量计为瑞士进口taconova。

可参考下文关于taconova的介绍

6、温控器

采用希到，可接米家智能控制，带有壁挂炉联动及水泵联动端口，由于预算原因，并没有采用分室温控，做了集中控制。

施工照片如下：

由于是老房子，客户还要做暗藏踢脚线，导致边界保温条的粘接不牢，在施工后也和用户沟通，标识谅解，部分地区不是很公正。

这里要强调一下，当房间跨度超过6米或大于15㎡，应设置边界保温条。

边界保温条不建议采用保温板切割。经过边界保温条的管道必须做套管处理。

原因是当地暖热胀冷缩时，可以有空间膨胀，防止翘鼓、开裂，同时防止管道热胀冷缩对管壁的磨伤。

管道密集处如果在柜体内无法散热，务必采用隔热处理。

详解一下设备这块

分水器流量计侧为供水，右侧红色设备为格兰富进口变频循环泵25-8，用于预留集中供暖，如果市政压力或流量不足时开启，左侧为威乐进口变频循环泵，型号为15-8，9个档位，三种模式调节
中间采用板式换热器隔离，这样即使在集中供暖不来或者关闭，再或者自己独立采暖，均互不影响，不用担心市政供暖的杂质堵塞壁挂炉的板换。还能延长地暖的维护周期，毕竟自己的水加保护剂还是要干净的多。
壁挂炉的管道采用π型三通，也叫紧凑型三通安装方式。简单、方便。并且与二次系统互不影响。

再来说一说硅晶网这个产品，个人从业6年，在郑州4年，下面固定回填工队2支，从无用过硅晶网，硅晶网反倒影响回填的密实度。由于现在河沙管控，回填基本用的水洗砂。

只要水泥比例合理，使用合格的水泥，夏季养护到位，冬季避免低温天气回填，目前无出现开裂，下图为一个项目6月份回填，回填后2周去拍的照片

最后一张图是在一家工地看到的，如果类似这样回填，别说开裂了，不但起砂，几乎没有什么强度，手一戳就是一个坑。

蒋工也碰到很多用户说，地暖不就是盘个管子嘛，有什么难度，你就按全屋20cm间距盘就好了，你就跟我说最低多少钱能做就好了。

暖通是一个半成品，从设备到材料、从设计到材料选型、再从施工细节处理到最后调试都是有考究的。

蒋工还见过一套美景东望300平的房子，集中供暖，暖通预留个PPR32的主管道。

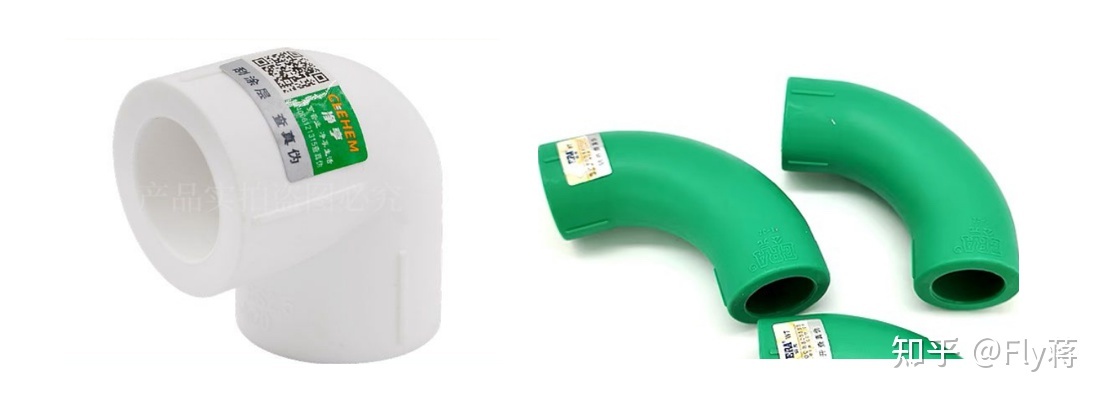

最简单的例如过桥，PPR90°弯头与大弧度弯头，最简单的材料对比，当过桥用的过多时，会阻力和流量都有影响，大弧度的弯头局部阻力又比90°弯头阻力小，流量得到就更多，效果更好。这些都是细节。

最后也希望知友们可以得到一个温暖舒适的居住空间，谢谢观阅。
