一级机电建造师学霸笔记，关于建筑电气工程防雷接地施工技术知识点

helllo,你好。

你有没有像我这样的经历？

之前的我看书就像看小说一样，看了又看，还是记不住，因为没有理解透，就跟坐车看风景一样，知识点瞬间就过去的东西根本就记不住。

为了掌握知识点，通过考试。现在的我开始着手每一个机电工程项目的知识点都要摸透理解清楚。

如果你也想搞清楚，最好跟着我的文章思路每一个章节的去理解，有不清楚的可以随时和我交流讨论，共同进步。

今天我将学习到的建筑建筑电气工程防雷接地施工技术内容分享。

本节课主要涉及防雷接地的施工程序，建筑防雷，建筑接地。

1、防雷接地程序（由下到上施工）

接地体→接地干线→引下线→均压环→接闪器（接闪器包括接闪杆、接闪带和接闪网、通俗讲就是避雷针、避雷带，避雷网）

2 建筑防雷

2.1 接闪器施工要求

2.1.1 接闪杆，接闪线和接闪带的安装位置应正确；安装方式应符合设计要求，焊接连接处应防腐完好(镀锌厚63微米)

2.1.2 接闪线和接闪带安装应平正顺直，无急弯。固定支架高度不宜小于150mm，间距均匀，每个固定支架应能承受49N的垂直拉力。

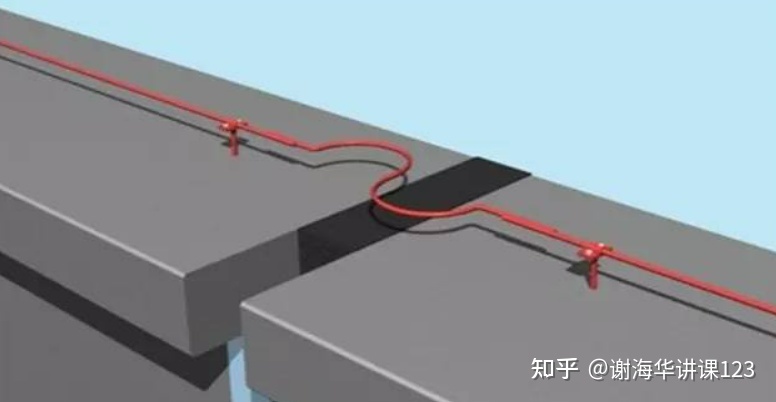

2.1.3 接闪带或接闪网在过建筑物变形缝的跨接应有补偿装置

2.1.4 当利用建筑物金属屋面屋顶上旗杆、栏杆、装饰物、铁塔、女儿墙上的盖板等永久金属物做接闪器时，其材质及截面应符合设计要求

2.2 引下线的施工要求

2.2.1 接闪器与防雷引下线必须采用焊接或卡接器连接，防雷引下线与接地装置采用焊接或螺栓连接

2.2.2 明敷的引下线应平直、无急弯、并应设置专用支架固定、引下线焊接应刷油漆防腐且无遗漏。

2.2.3 要求接地的靠墙金属框架和建筑物的金属门窗，应就近与防雷引下线可靠连接，连接处不同金属之间应采取防电化学腐蚀的措施。

3 建筑接地

3.1 接地装置的敷设要求

3.1.1 接地装置顶面埋深不小于0,6m，且应在冻土层以下

3.1.2 镀锌的圆钢、角钢、钢管、铜棒、铜排等接地极应垂直埋地下且间距不小于5m

3.1.3 人工接地体与建筑物的外墙或基础间的水平距离不宜小于1m

3.2 接地装置的搭接要求

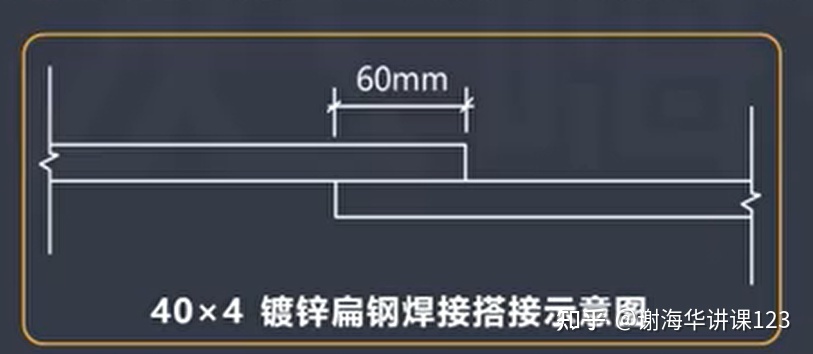

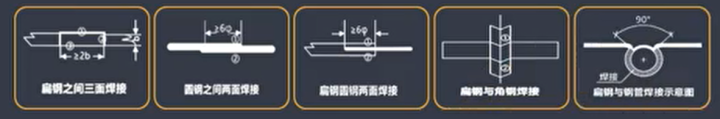

3.2.1 扁钢与扁钢搭接不小于扁钢宽度的2倍，且至少三面施焊

3.2.2 圆钢与扁钢搭接不小于圆钢直径的6倍，且双面施焊

3.2.3 圆钢与角钢搭接不小于圆钢直径的6倍，且双面施焊

3.2.4 扁钢与角钢搭接应紧贴角钢外侧两面，扁钢与钢管搭接应紧贴3/4钢管表面，且上下两侧施焊。

3.3 接地电阻达不到要求时的处理措施

有几种措施：降阻剂、换土或接地模块来降低接地电阻。（什么是接地模块？是导电性质非常优越的非金属材料，问答：有那什么措施可以达到接地电阻的要求？）

3.3.1 当采用接地模块时，接地模块的顶面埋深不应小于0.6m，模块间距不小于模块长度的3~5倍；

3.3.2 接地模块应集中引线、并采用干线将接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质相同，引出线不少于2处。

3.4 等电位联结要求

3.4.1 等电位联结的外露可导电部分或外界可导电部分的连接应可靠，采用焊接连接时，搭接长度符合要求，采用螺栓连接时其螺栓，螺母，垫圈等应为热镀锌制品，且连接牢固

3.4.2 等电位联结的卫生间内金属部件或零件的外界可导电部分，应设置专用接线螺栓与等电位联结导体连接，并设置标识，连接螺栓帽紧固，防松零件齐全。

3.4.3 等电位联结导体在地下暗敷时，其导体间的连接不得采用螺栓压接。

问答题1:防雷引下线与接闪器及接地装置还可以有哪些连接方式?写出工程降低接地电阻的措施。

问答题2：给出正确的扁钢焊接搭接示意图，扁钢与扁钢搭接至少几面施焊?其他方式的搭接示意图和焊接要求有哪些？
