高空作业分级及建筑外墙空调器室外机平台技术规程

一、高空作业分级

首先，高空作业通常指的是高处作业，指人在一定位置为基准的高处进行的作业。

高处作业的定义：在距坠落基准面2m及2m以上有可能坠落的高处进行的作业。

其次，关于高处作业的分级，详述如下：

依据GB/T 3608-2008中的第4章节及GB30871-2014中的第8章节：

高处作业按作业高度h分为4个区段（详见表2）。

①高处作业中直接引起坠落的客观危险因素分为11种：

a.阵风风力5级（风速8.0m/s）以上；

b.GB/T4200规定的Ⅱ级或Ⅱ以上的高温作业（高温作业分级详见下表）；

c.平均气温≤5℃的作业环境；

d.接触冷水温度≤12℃的作业；

e.作业场地有：冰、雪、霜、水、油等易滑物；

f.作业场所光线不足或能见度差；

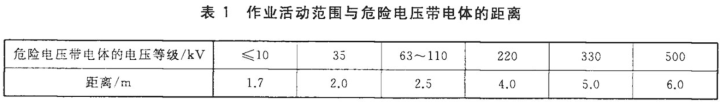

g.作业活动范围与危险电压带电体距离＜下表；

h.摆动、立足处不是平面或只有很小的平面，即任一边＜500mm的矩形平面、直径＜500mm的圆形平面或具有类似的其他形状的平面，致使作业者无法维持正常姿势；

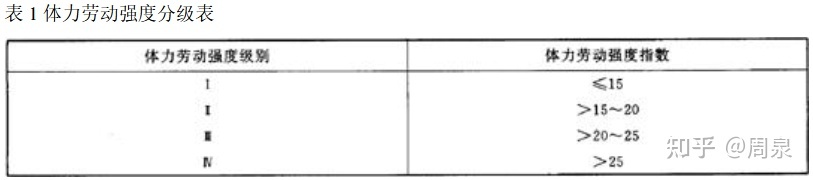

i.Ⅲ级或Ⅲ级以上的体力劳动强度（劳动强度分级详见下表）；

j.存在有毒气体或空气中含氧量＜19.5%的作业环境；

k.可能或引起各种灾害事故的作业环境和抢救突然发生的各种灾害事故。

综上，不存在①列出的任一种客观危险因素的高处作业按表2规定的A类法分级；存在①列出的一种或一种以上客观危险因素的高处作业按表2规定的B类法分级。

很显然……空调器室外机的安装和维护人员，经常从事着高空作业，扮演着“蜘蛛人”的角色。

首先，高处作业人员应取得高处作业操作证，且做足高处作业的安全防护措施，如，作业人员应佩戴符合GB6095要求的安全带。带电高处作业应使用绝缘工具或穿均压服。Ⅳ级高处作业（30m以上）宜配备通讯联络工具……

其次，以往的空调板设计没有技术规范，空调器室外机平台的设计，往往：要么未设置，要么不合理……如上图所示，没有充分考虑到空调器室外机安装和维护人员如何安装、维修……

故综上，因攀爬、挪移空调器室外机时发生电击身亡、室外机坠落、安装和维护人员在操作过程中的坠落等直接危害生命安全的现象频现。如最近，9月18日中午12：30，武汉东湖高新区辖区内，创业街小区12栋A区8楼一业主因拆卸旧空调，请空调装修工到家中作业，一空调装修工坠落，伤者由120送医院抢救无效，不幸身亡。

因此，为规范空调器室外机平台的设计、施工、验收，保障空调器室外机安装安全、维修方便、散热良好、运行高效，并满足建筑外立面美观的要求，制定了《建筑外墙空调器室外机平台技术规程》T/CCES 10-2020 。

二、《建筑外墙空调器室外机平台技术规程》T/CCES 10-2020

T/CCES 10-2020对空调器室外平台的设计做了严格的规定，其全部内容详见附件网盘内如下：

其施行日期为2020年12月1日。该规程虽是学会标准，但根据以上新闻事件，该技术规程应引起设计师的足够重视！从初始的设计阶段，来尽量避免此类悲剧的发生！

该规程的总则：

我国的空调器使用率已高达近60%。新增空调器伴随着大量空调器室外机的安装需求增加，而空调器室外机平台设计标准的缺失造成了许多问题，其中安全问题尤为严重。因攀爬、挪移空调器室外机时发生电击身亡、室外机坠落、安装和维护人员在操作过程中的坠落等直接危害生命安全的现象频现。

新建建筑在设计时，对于空调器室外机安装和安装台面的设计所依据的标准中，对空调器室外机平台的规定较少，除对结构安全作出规定外，空调器室外机平台尺寸、安装位置、换热、用电安全、管线设计等问题均未涉及。而在设计阶段如果不能很好地解决这些问题，将给空调器的安装和使用带来安全隐患、维护不便、制冷换热效率低下等诸多问题。

为规范空调器室外机平台的设计、施工、验收、安装及维护，以保证空调器室外机安装安全和正常运行，使空调器室外机平台及相应的安装方式符合规范、合理和安全的基本要求，制定本规程。

该规程部分规定：

4.1.1条文：空调器室外机平台设计应优先保证安装维护人员的安全, 并应结合当地气候特征、房间类型、立面造型美观、城市公共安全规划管理要求等因素确定。

4.1.3条文：设计采用分体式空调器的建筑，使用分体式空调器的房间应独立设置空调器室外机平台；

4.1.4条文：每个空调器室外平台应只承载一个空调器室外机。

4.1.7条文：空调器室外机平台承载能力不应低于室外机自重与安装 人员体重之和的4倍且不应少于400kg。无法确定室外机自重时，应按本规程附录B计算。安装人员体重应按70kg计。

4.1.9条文：在通向空调器室外机平台的阳台、窗洞口或检修门附近室内上方应设置安全带挂环，安全带挂环宜采用预埋的方式设置。安全带挂环承载力不宜低于室外机自重与安装人员体重之和 的4倍，且不应少于400kg。安全带挂环预埋件的设计应符合现 行国家标准《混凝土结构设计规范》GB 50010的有关规定。

4.2.1条文：空调器室外机平台尺寸不应小于空调器室外机本体尺寸 与空调器室外机周边所需预留的空间尺寸之和。无法确定空调器 室外机本体尺寸及周边所需预留的空间尺寸时，空调器室外机平台尺寸不应小于本规程附录A中的规定值。详见下表：

4.2.2条文：空调器室外机平台设计尺寸应符合下列规定：

1空调器室外机平台应为空调器室外机安装及维护预留足够的安全操作空间；

2空调器室外机平台应为空调器室外机散热预留有足够的通风空间。

4.3.2-3条文：空调器室外机平台不宜设置在与阳台、窗洞口或检修门水平距离400mm以上的位置；

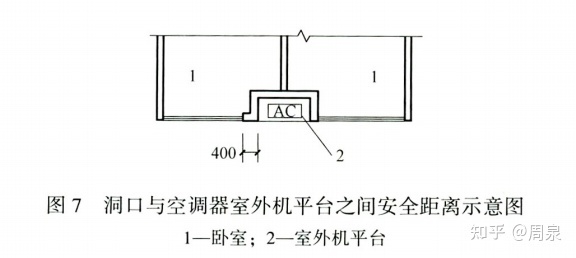

其条文说明：高空作业每多一次移动就增加一分危险。因此距离的控制，是控制安装难度的一个有效方法。本条文规定空调器室外机平台与洞口距离不宜超过400mm乃是考虑成年人在负重状态下跨一步的安全距离，如图7所示。超过此安全距离，需要为安装人员设置站立点，便于安装人员安全移动。

4.4.2条文：空调器室外机平台宜采用敞开式平台。对装饰性遮挡，应能够单手去除遮挡，并有利于气流扩散。

其条文说明：建筑设计师为了建筑外立面的美观，可能会选择使用装饰性构件遮挡空调器室外机平台，常见的遮挡形式有百叶、金属 网、栏杆、穿孔板等。但是，这些遮挡物会阻碍空调器室外机的 安装，安装人员常常需要一只手拆除遮挡、另一只手握持已拆除的遮挡物，如此双手均被占用，在高空作业中不利于保持安全姿态。另外，在空调器室外机平台正面无遮挡距离内有任何遮挡物体，均会对空调器室外机的散热性能产生不利影响。本规程岀于利于安装维护人员安全、空调器能效的考虑，不建议使用上述物体遮挡室外机。如果一定要设置装饰性遮挡，应注意以下问题：

装饰性遮挡应可以单手拆除，或设计为门状，在使用时将其 打开而无需拆除。

据空调器厂商研究，使用“一”形百叶时，当百叶片距净 垂直距离为80mm,百叶相对水平面倾斜角度为15°时，空调器制冷量会下降10%~20%。因此百叶与水平面夹角宜为0°。

使用栏杆时，矩形栏杆厚度、圆形栏杆直径不宜大于 30mm,栏杆空隙间隔不宜小于80mm。

使用金属网时，开口率不宜小于90%。

不宜使用穿孔板。

以上。
